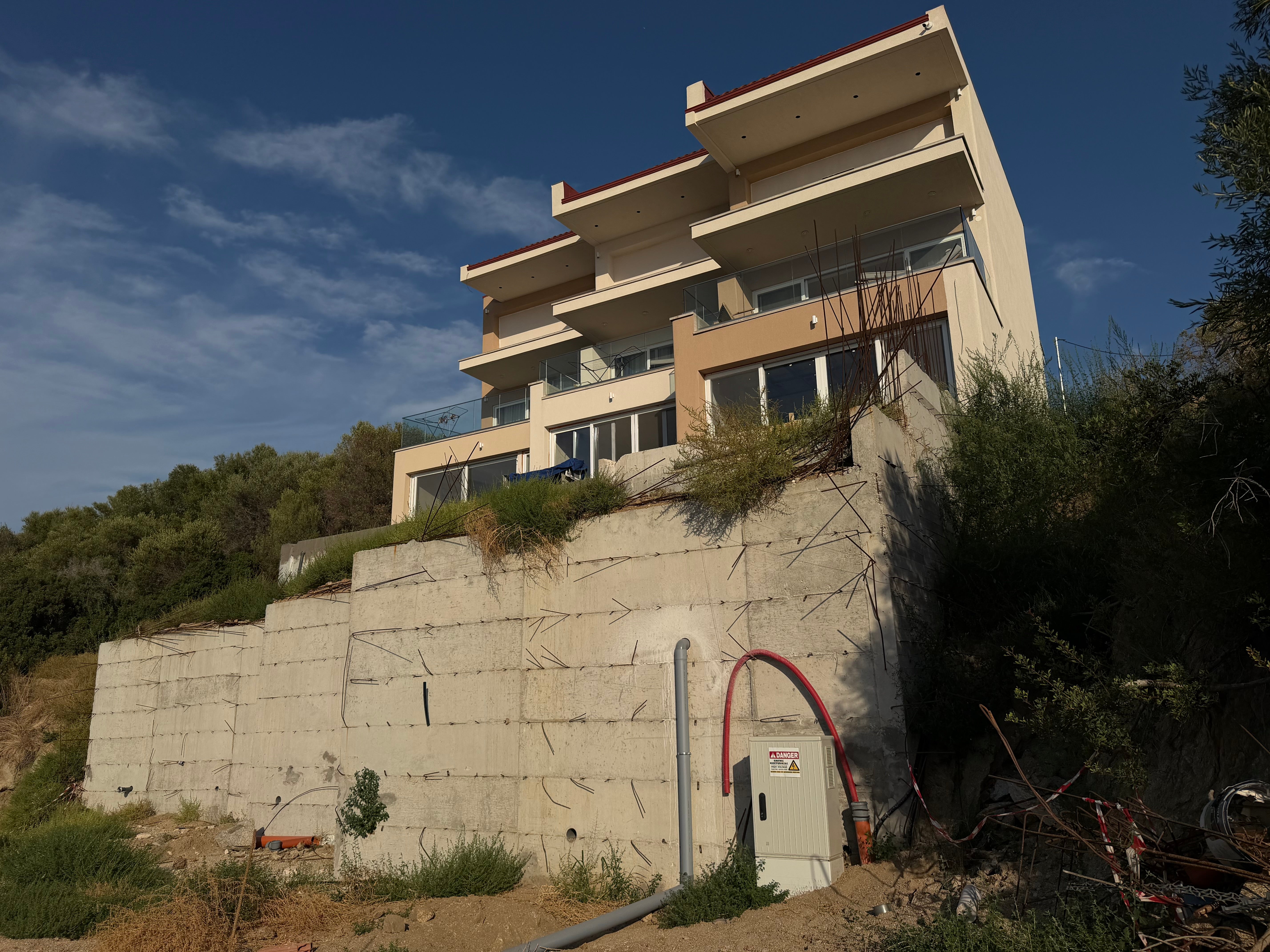

Sistem de cofrare cu panouri tristrat ghid practic pentru fundatii, pe

Sistemul traditional de cofrare cu panouri tristrat — tot ce trebuie sa stii

Pe santierele din Romania, sistemul de cofrare cu panouri tristrat este de departe cea mai accesibila si mai raspandita solutie pentru turnarea betonului in pereti, diafragme, fundatii si stalpi. Il gasesti sub mai multe nume: sistem de cofrare traditional, cofraje ieftine, cofraje ecologice, cofraj ieftin cu placi, cofraje panouri doka sau pur si simplu placa galbena. Indiferent de denumire, principiul este acelasi — panouri din placaj fenolic tristrat de 27mm, profile metalice U, pene si distantieri metalici lamelari, fara macara, fara utilaje grele, fara costuri mari.

Daca te intrebi care este cel mai ieftin cofraj de pe piata care iti permite totusi sa obtii suprafete de beton de calitate si sa reutilizezi materialele de zeci de ori — raspunsul este sistemul traditional cu panouri tristrat BlackBull Com Ro M1.

Descarca ghidul tehnic oficial BlackBull Com Ro in format PDF pentru toate detaliile tehnice.

Ce face din acest sistem solutia traditionala preferata pe santier

Spre deosebire de sistemele metalice grele sau de cofrajele industriale care necesita echipamente de ridicat si echipe specializate, sistemul cu panouri tristrat functioneaza simplu:

Fara macara. Panourile BlackBull M1 se manevreaza manual de o echipa mica.

Fara cuie. Nu se bate niciun cui in panouri. Fixarea se face exclusiv cu suruburi cu autofiletare — introduse si scoase cu masina de insurubat. Recomandam suruburile speciale pentru lemn din gama BlackBull Com Ro, dar sunt acceptate si suruburile autofiletante tip holzschraube — cunoscute pe santier drept "negrese".

Fara investitii mari. Profilele U, penele distantiere si distantierii metalici sunt componente simple si accesibile ca pret.

Cu pana la 60 de cicluri de reutilizare a panourilor, cu conditia intretinerii corecte.

Ecologic. Panourile sunt produse din lemn certificat FSC/PEFC — material natural, regenerabil, cu amprenta de carbon redusa fata de sistemele metalice sau din plastic.

Pregatirea bazei — pasul pe care multi il sar gresit

Inainte de a monta primul panou, suprafata de lucru trebuie pregatita corect.

Se toarna un prim nivel de egalizare — din beton sau alt material adecvat — care asigura o baza plana si stabila pentru cofraj. Fara aceasta baza, cofrajul porneste denivelat si erorile se acumuleaza pe toata inaltimea.

Se verifica obligatoriu cu o nivela planeitatea nivelului 0 inainte de montaj. O baza nenivelata cu 5mm genereaza, la 3m inaltime, abateri vizibile in suprafata de beton si pierderi de lapte de ciment la baza cofrajului.

Cum functioneaza sistemul de cofrare pentru pereti si diafragme

Sistemul cu panouri tristrat 27mm este conceput ca un ansamblu bilateral autosustinut. Cele doua fete de cofraj — una pe fiecare parte a armaturii — nu se sprijina independent. Ele lucreaza impreuna, tinute la distanta fixa de distantierii metalici lamelari care preiau presiunea laterala a betonului turnat.

Este esential ca ambele fete de cofraj sa fie montate si prinse cu distantierele metalice. Un cofraj cu o singura fata sprijinita extern, fara prindere bilaterala cu distantieri, nu functioneaza conform parametrilor sistemului si prezinta riscuri de cedare.

Cum se monteaza profilele U

Profilele U sunt disponibile in trei lungimi: 0,5m, 1m si 1,5m. Montajul urmeaza aceasta ordine:

1. Primul profil U se amplaseaza la baza cofrajului cu primul distantier, fixat cu o pana.

2. Profilele urmatoare se leaga perfect pe verticala, prinse intre ele cu distantiere. Distantierele se prind in ciocul de la capatul profilelor U.

3. La nivelul superior, distantierele se prind cu pene.

Inaltimea maxima pentru pereti cu acest sistem este de 3 metri.

Cum se amplaseaza distantierii metalici

Distantierii metalici lamelari sunt elementul consumabil al sistemului — raman inglobati in beton dupa turnare. Amplasarea lor corecta este critica pentru rezistenta cofrajului:

• Se amplaseaza la maximum 5cm de marginea panoului
• Primul si ultimul distantier pe lungimea panoului se pozitioneaza la cel putin 10cm de capetele panoului
• Distanta maxima dintre distantierii intermediari este de 40cm
• Se folosesc exclusiv pentru panouri de 27mm
• Nu se amesteca distantieri de la producatori diferiti — lungimile trebuie sa fie identice pentru distribuire uniforma a presiunii

Exemplu concret

Pe un panou de 2,00×0,50m: primul si ultimul distantier la 10cm de capete lasa 180cm spatiu interior. Se mai adauga 4 distantieri intermediari — total 6 distantieri pe panou, cu distanta de 36cm intre ei, sub limita maxima de 40cm.

Cum alegi dimensiunea distantierului

Dimensiuni disponibile

Distantierii metalici lamelari BlackBull Com Ro sunt disponibili in (cm): 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120+

Presiunea betonului si clasa de cofraj — de ce conteaza

Sistemul BlackBull Com Ro este proiectat conform clasei B a standardului european CE (anterior DIN):

Presiune maxima admisa: 40 kN/m²

Aceasta corespunde unei coloane de beton lichid de maximum 160cm inaltime in interiorul cofrajului:

25 kN/m³ (masa beton) × 1,60 m = 40 kN/m²

Regula de aur: inaltimea betonului lichid in cofraj nu depaseste niciodata 160cm.

Viteza de turnare — cum se calculeaza corect

Viteza de turnare nu este o cifra fixa — depinde de doi factori:

Timpul de priza al betonului — determinat de tipul de beton, clasa de fluiditate (F1–F6) si temperatura ambianta. Furnizorul de beton este obligat, conform DIN 100:2010-37.2, sa comunice aceste informatii.

Viteza de umplere verticala — cu cat mai rapida, cu atat mai multa presiune pe cofraj.

Exemplu de calcul

Cu un timp de priza de 3 ore si limita de 160cm coloana de beton lichid, viteza maxima admisa este de 53cm/ora. Intr-un cofraj de 50m lungime si 30cm latime, o autobetoniera de 8mc umple exact 53cm inaltime — adica un camion pe ora.

Situatii de risc

Cofrajele mici si inalte sunt cele mai periculoase. Cofrajele stalpilor se toarna partial, cate unul, fara a depasi 160cm. Dupa priza, se poate relua turnarea.

Utilizare exceptionala cu panouri de 21mm

Sistemul accepta exceptional panouri de 21mm numai pentru diafragme de maximum 50cm grosime. In orice alta situatie, se utilizeaza exclusiv panouri de 27mm.

Cofrarea stalpilor cu cravate

Atentie! Cu distantierii metalici standard nu se pot cofra stalpi cu laturi de 15–45cm. Pentru stalpi se utilizeaza sistemul de cravate.

Dimensiuni acoperite

Cravate 15–45cm — 7 seturi per stalp de 3m inaltime

Cravate 50–95cm — 8 seturi per stalp de 3m inaltime

Montaj cravate pentru stalpi

1. Pregatiti doua panouri vertical, dupa latura dorita a stalpului.

2. Al doilea panou se aseaza perpendicular peste primul. Se fixeaza cu spuma poliuretanica sau adeziv tip Moment.

3. Se repeta pentru celelalte doua laturi.

4. Se fixeaza formele in pozitia exacta dorita.

5. Optional — pentru margini tesite se introduc profile triunghiulare in interior.

6. Se aseaza cravatele conform schitei — 7 seturi pentru 15–45cm, 8 seturi pentru 50–95cm.

7. Betonul se toarna incet, maximum 2,5 mc/ora.

Atentie! Coloane combinate 15–45cm cu 50–95cm se pot realiza cu elemente speciale tip L.

Distributia cravatelor la 3 metri inaltime

Situatii in afara parametrilor standard

Cofrajele cu dimensiuni sau viteze de turnare in afara parametrilor recomandati se pot executa, dar pe riscul antreprenorului, cu conditia respectarii urmatoarelor masuri obligatorii:

• Ranforsari suplimentare de montanti si cravate
• Turnare lenta si etapizata, cu pauze de priza intre straturi
• Supraveghere atenta pe toata durata turnarii

In caz de dubiu, consultati un inginer de structuri.

Factorul de siguranta al componentelor

Toate componentele BlackBull Com Ro au un factor de siguranta de 1,7 — cedeaza la 1,7 ori efortul admis. Distantierii metalici sunt fabricati din otel cu rezistenta la tractiune cu 10–15% mai mare decat minimul garantat de 800 MPa.

Aceasta marja nu justifica depasirea parametrilor de lucru. Nerespectarea regulilor, chiar si cu factor de siguranta ridicat, poate duce la cedarea cofrajului.

Intretinerea panourilor — cum ajungi la 60 de cicluri

• Aplica solutie decofranta inainte de fiecare turnare si imediat dupa decofrare, cu pompele profesionale MESTO fabricate in Germania
• Curata fata activa imediat dupa decofrare, inainte de intarirea resturilor de beton
• Depoziteaza panourile cu fetele active fata in fata, la adapost
