Ancorare în Beton cu Mansoane Metalice DW15: Elementul Invizibil de care Depinde Tot ce Atârnă din Tavan

Pe un șantier finalizat, nu poți vedea ce ține tavanul suspendat. Dar dacă a fost ales greșit, o să simți.

Există o categorie de produse de construcție care nu apare în nicio fotografie de prezentare, nu se discută la recepția lucrării și nu atrage atenția niciunui vizitator. Și totuși, de alegerea lor corectă depind conductele de climatizare ale unui centru comercial, traseele electrice ale unui parc logistic, sistemele de sprinklere ale unui spital și structura metalică a oricărui tavan suspendat dintr-o hală industrială.

Aceste elemente sunt ancorele expandabile înglobate în beton pe sistemul DW15 — cunoscute în practică și sub numele de mansoane metalice — și diferența dintre o alegere corectă și una greșită nu se măsoară în bani, ci în siguranță structurală și responsabilitate inginerească.

Ce Este un Manșon Metalic și cum Diferă de un Diblu Obișnuit

Când auzim cuvântul „diblu", imaginea imediată este a unui tub de plastic galben sau gri, introdus cu ciocanul într-o gaură forată post-turnare. Aceasta este soluția de adaptare — utilă, dar cu limite clare legate de poziționare, de riscul de intersectare cu armătura și de variabilitatea capacității portante în funcție de calitatea locală a betonului forat.

Mansoanele metalice funcționează altfel, la un nivel superior de inginerie. Ele se montează înainte ca betonul să fie turnat — în cofrajul planșeului sau legate de armătură — și devin parte permanentă a structurii odată cu turnarea. Betonul le înglobează complet, iar filetul interior rămâne accesibil la suprafața inferioară a planșeului imediat după decofrare.

Rezultatul: o ancoră care nu perturbă structura de beton prin forare ulterioară, are o capacitate portantă calculabilă conform Eurocode 2, este plasată exact acolo unde proiectul spune că trebuie să fie și este gata de utilizare din prima zi după decofrare.

Filetul interior al acestor mansoane corespunde sistemului DW15 — standardul internațional al barei DYWIDAG, cu diametru nominal 15 mm și pas de 10 mm — ceea ce le face direct compatibile cu întregul ecosistem de accesorii DYWIDAG utilizat pe șantierele profesionale.

Două Produse, Aceeași Filosofie de Ancorare

Pe piața românească există două variante de referință pentru acest tip de ancorare, disponibile prin BlackBull Com Ro:

Diblu Cofraj DW15 | Ancoră Expandabilă Cofraj DW15 — ancora expandabilă cu diametru exterior 34–37 mm, concepută pentru montaj direct în cofrajul planșeului sau în gauri pregătite în beton compact. Mecanismul de expansiune distribuie sarcina de smulgere radial în matricea de beton, oferind o capacitate portantă superioară diblurilor clasice de plastic. Acceptă direct bara tirant DW15 sau orice tijă de suspendare cu filet compatibil, fără adaptoare sau piese intermediare.

Diblu Cofraj DW15 | Fixare Bară Dywidag 15mm — varianta cu diametru exterior 33–36 mm, ușor mai compactă, produsă pentru aplicații unde densitatea armăturii sau geometria cofrajului impun un profil mai subțire. Același sistem de filet DW15, aceeași compatibilitate completă cu accesoriile DYWIDAG, aceleași caracteristici de expansiune și transfer al sarcinii în beton.

Ambele produse sunt expandabile — principiu esențial care diferențiază fundamental aceste ancore de un simplu tub filetat. Expansiunea radială în momentul înșurubării tijei asigură că sarcina de smulgere este transferată mecanic și uniform în matricea de beton, nu prin simpla fricțiune de suprafață.

Unde Sunt Folosite Mansoanele Metalice DW15 pe Șantierele Profesionale

Aplicabilitatea acestor ancore acoperă practic orice situație în care un element trebuie suspendat din planșeul de beton:

Sisteme MEP — Mechanical, Electrical, Plumbing Orice clădire de dimensiuni medii sau mari are sub planșeu o rețea complexă de conducte, cabluri și țevi care alcătuiesc sistemele mecanice, electrice și sanitare. Fiecare conductă de climatizare, fiecare jgheab de cabluri, fiecare traseu de instalații sanitare suspendate are nevoie de puncte de prindere distribuite regulat. Ancora expandabilă DW15 este ancora de proiect pentru aceste puncte — calculată, poziționată și înglobată odată cu structura.

Tavane suspendate în hale, centre comerciale și depozite Între planșeul structural și nivelul finit al tavanului fals se întinde adesea un spațiu de 1–3 metri populat de instalații. Structura metalică portantă a tavanului suspendat — profile, suspensoare, elemente de prindere — se atașează de planșeu prin ancore care suportă sarcini semnificative și permanente, fără posibilitatea de inspecție sau înlocuire ușoară ulterioară. Alegerea diblului DW15 expandabil pentru aceste puncte de prindere nu este o preferință — este o decizie de inginerie.

Sisteme de sprinklere și instalații de stingere a incendiilor Conductele de sprinklere suportă sarcina statică a apei din interior plus solicitările seismice dinamice specifice zonei de risc seismic ridicate în România. Ancorele lor trebuie să fie poziționate cu precizie milimetrică, să aibă o capacitate portantă certificată și să nu depindă de calitatea locală a forării post-turnare. Ancora expandabilă DW15 înglobată în beton răspunde tuturor acestor cerințe simultan.

Console și suporturi structurale Consolele metalice pentru echipamente grele, suporții pentru pasarele și platforme de acces, prinderea scărilor metalice interioare — toate pot utiliza diblul DW15 pentru fixare bară Dywidag 15mm ca element de ancorare primar, dimensionat în proiect și înglobat cu precizia necesară.

Cofraje cățărătoare și platforme de lucru suspendate În construcțiile înalte, fiecare nou tronson de beton turnat devine baza de susținere pentru tronsonul următor. Ancorele înglobate în betonul anterior — inclusiv mansoanele expandabile DW15 — sunt punctele de sprijin ale platformelor de lucru și ale sistemelor de cofraj cățărător.

De ce Filetul DW15 Este Standardul Corect pentru Ancorare

Adoptarea filetului DW15 ca standard al mansoanelor metalice nu este întâmplătoare. Ea reflectă o realitate a pieței: DW15 este cel mai răspândit sistem de filet pentru ancorare în beton la nivel european, utilizat de toți marii producători de sisteme de cofraj — Doka, PERI, Hünnebeck, MEVA, Ringer — și adoptat ca referință pe șantierele profesionale din România.

Consecința practică este importantă: bara DW15 utilizată pentru cofrarea pereților pe un șantier poate fi reutilizată direct ca tijă de suspendare după decofrare, înșurubată în ancora expandabilă DW15 din planșeu. Același material, același stoc, zero risipă.

Pasul de filet standardizat la 10 mm permite totodată reglarea fină a poziției tijei de suspendare după montaj — fără demontarea întregului sistem, ci prin simpla rotire a tijei în manșon.

Capacitatea portantă a diblului DW15 expandabil înglobat în beton este calculabilă și verificabilă conform Eurocode 2, spre deosebire de diblurile post-instalate a căror performanță depinde de calitatea locală a betonului forat — parametru imposibil de controlat cu precizie pe șantier.

Comparație Directă: Mansoane Metalice DW15 vs. Dibluri Post-Instalate

Procesul de Montaj: Cum se Instalează Corect o Ancoră DW15

Faza de proiectare — poziționarea pe plan Inginerul de instalații stabilește pozițiile ancorelor pe baza planului de instalații și a calculelor de sarcini. Coordonarea cu planul de armătură structurală este obligatorie — ancora DW15 trebuie plasată în zone fără conflict cu barele principale de armătură.

Fixarea în cofraj sau pe armătură Diblul DW15 se fixează pe cofrajul planșeului sau se leagă cu sârmă de armătură în poziția proiectată. Capătul filetat se orientează în jos, spre fața inferioară a planșeului, și se protejează temporar cu un dop de plastic pentru a preveni astuparea filetului cu lapte de ciment în timpul turnării.

Turnarea și vibrarea betonului Betonul se toarnă și se vibrează normal. Atenție sporită în zona ancorelor — vibrarea insuficientă poate lăsa goluri în jurul manșonului, reducând capacitatea de smulgere. Vibrarea corectă asigură contact complet beton-metal pe toată suprafața exterioară a ancorei.

Decofrarea și verificarea După decofrare, ancorele sunt accesibile la suprafața inferioară a planșeului. Se îndepărtează dopul de protecție, se verifică integritatea filetului și se curăță de urmele de lapte de ciment. Ancora expandabilă DW15 este gata de utilizare.

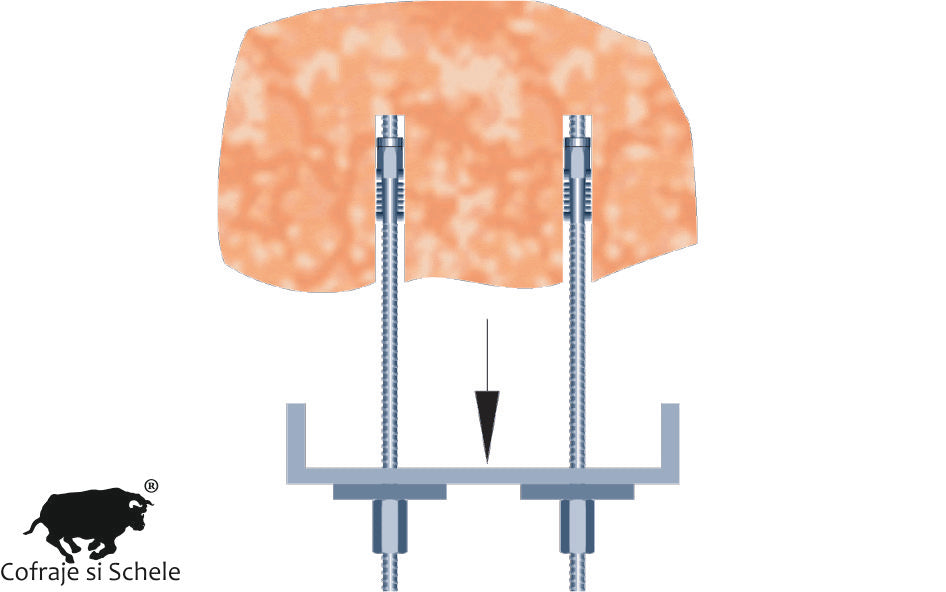

Montajul tijelor de suspendare Tija filetată DW15 sau bara tirant compatibilă se înșurubează în ancora din planșeu, se asigură cu piuliță și plăcuță de distribuție, iar sistemul de suspendare se poate monta conform proiectului de instalații.

Concluzie: Ce Nu Se Vede Trebuie Ales cu Cel Mai Mare Grijă

Ancorele expandabile DW15 înglobate în beton sunt, prin natura lor, definitiv invizibile în lucrarea finalizată. Nu există inspecție vizuală posibilă ulterioară, nu există remediere simplă și nu există înlocuire fără intervenție în structura de beton. Tocmai de aceea alegerea lor corectă — din momentul proiectării, prin montaj precis și până la selectarea produsului potrivit — este una dintre deciziile cu cel mai mare impact pe termen lung pe un șantier profesional.

Ancora expandabilă DW15 și diblul DW15 pentru fixare bară Dywidag 15mm oferă exact ce este necesar: filet standardizat la nivel global, capacitate portantă calculabilă, expansiune radială în beton și compatibilitate completă cu ecosistemul de accesorii DYWIDAG utilizat pe șantierele din toată Europa.

Indiferent că este vorba de o hală industrială cu instalații complexe, un centru comercial cu tavane suspendate la înălțime sau o clădire de birouri cu sisteme MEP complete, soluția corectă pentru ancorarea elementelor suspendate din beton începe cu alegerea corectă a manșonului metalic — înainte de turnare, nu după.

Ancora corectă se alege pe plan. Nu se forează după.
