Micropiloti TITAN 26/15 Ischebeck: Sistemul Autoperforant pentru Ancore Geotehnice in Conditii Dificile

Cel mai mic din familia TITAN. Cel mai versatil acolo unde spatiul si accesul devin restrictii de proiect.

In geotehnica modernă, diferența dintre un proiect fezabil și unul blocat nu este întotdeauna rezistența terenului — este accesul. Versanți abrupți, tuneluri active, galerii de mină, zone urbane dense, subsoluri cu înălțime redusă — toate acestea impun soluții de ancorare și fundare care funcționează fără utilaje grele, fără colanare prealabilă a găurii și fără operațiuni complexe de recuperare a tijei după forare.

Sistemul de micropiloti Ischebeck TITAN 26/15 a fost conceput exact pentru aceste condiții. Este cea mai mică variantă din gama de micropiloti autoperforanți Ischebeck, dar nu este o soluție de compromis — este o soluție de precizie, cu o capacitate portantă caracteristică Rk=125 kN și cu toate avantajele principiului 3-in-1 specific întregii game TITAN.

Principiul 3-in-1: De ce TITAN 26/15 Elimina Pasii Clasici de Executie

Micropilotul clasic implică trei operațiuni secvențiale distincte: forarea găurii, extragerea tijei de forare și instalarea elementului portant (bara de armătură sau teava de injecție), urmată de injecția de mortar. Fiecare pas necesită timp, utilaje și manoperă specializată.

Sistemul TITAN 26/15 comprimă aceste trei operațiuni într-una singură:

Bara filetată goală TITAN 26/15 este simultan tija de forare, tubul de injecție și elementul portant final al micropilotului. Se forează, se injectează mortar/beton prin golul central și rămâne în teren — fără extragere, fără reintroducere de element portant, fără operațiuni intermediare.

Rezultatul: timp de execuție per micropilot semnificativ redus, utilaje compacte, cost de mobilizare minim și posibilitate de instalare în spații și condiții inaccesibile sistemelor clasice.

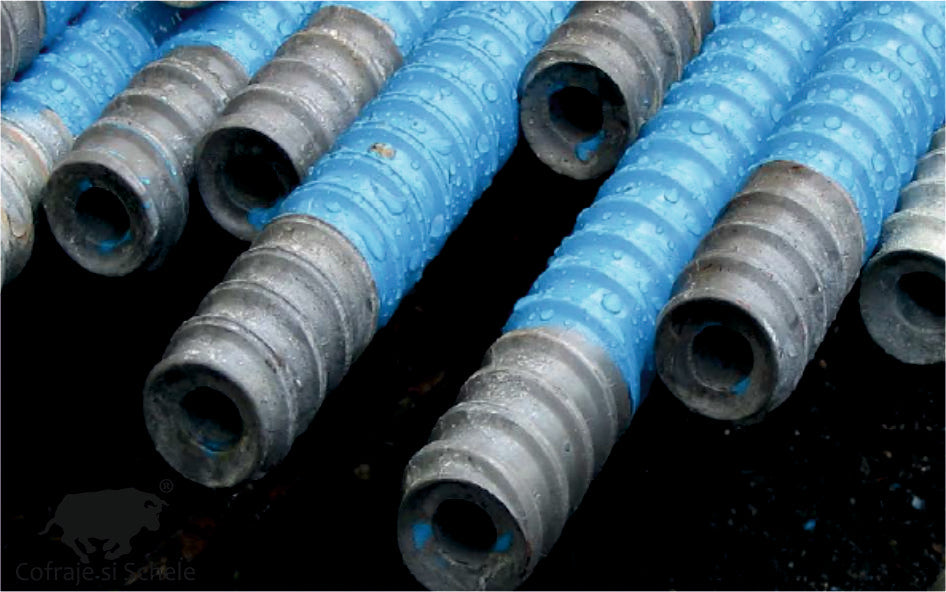

Bara Filetata Goala TITAN 26/15: Elementul Central al Sistemului

Bara filetată goală TITAN 26/15 este componenta de bază în jurul căreia se construiește întregul sistem. Câteva date tehnice esențiale:

Filetul continuu pe toată lungimea barei este un detaliu de proiectare fundamental — nu există zone netede sau puncte slabe. Accesoriile se pot monta în orice poziție pe bară, iar segmentele se racordează rapid prin Piulița de Cuplare TITAN 26/15 fără nicio condiție de poziționare.

Golul central de 15 mm permite injecția dinamică de mortar sau beton sub presiune în timpul forării sau imediat după finalizarea acesteia. Corpul de mortar format în jurul barei asigură atât transferul sarcinilor către teren, cât și protecția anticorozivă permanentă a oțelului — fără măsuri suplimentare de protecție pentru aplicații cu durată de viață de peste 100 de ani.

Accesoriile Sistemului TITAN 26/15: Fiecare Componenta are un Rol Precis

Piulita de Cuplare TITAN 26/15 Ø35x90 mm

Piulița de Cuplare TITAN 26/15 Ø35×90 mm este componenta care permite prelungirea micropilotului la orice adâncime prin adăugarea succesivă de segmente de bară de 2,40 m. Caracteristica sa definitorie este inelul de oțel central — un opritor interior care asigură două funcții simultane: etanșeitate la 240 bar pentru injecția de mortar sub presiune și transfer optim al energiei de percuție de la un segment la altul.

Fără această etanșeitate la presiune înaltă, injecția dinamică de mortar — care este mecanismul principal de formare a corpului de mortar în jurul barei — nu ar putea funcționa corect la racordul dintre segmente. Inelul de oțel este detaliul tehnic care face posibilă injecția continuă pe toată lungimea micropilotului, indiferent de numărul de segmente racordate.

Specificații: 0,34 kg/buc, 50 buc/sac, art. 0430650060.

Piulita Sferica TITAN SW 46x35 mm

Piulița Sferică TITAN SW 46×35 mm este componenta de cap pilot — elementul de transfer al sarcinii din bara filetată goală către placa de reazem și structura de beton sau shotcrete.

Suprafața sferică nu este un detaliu estetic — este o soluție inginerească pentru o problemă reală de șantier: micropilotii rareori sunt instalați perfect vertical sau perfect perpendicular pe suprafața de reazem. Suprafața sferică a piuliței compensează automat devierile unghiulare de până la 5° direct și până la ±36° cu placă adaptoare TITAN, asigurând contact uniform între componentele capului de pilot și distribuție corectă a sarcinii, indiferent de unghiul de instalare.

Se montează câte două piulițe sferice per cap pilot — una sub placa de reazem și una deasupra — strânse la minimum 100 Nm. Material: EN-GJMW-400-5 (fontă maleabilă albă), finisaj negru, 0,35 kg/buc, art. 0130650050.

Saiba Bombata Micropiloti 150x150x6 mm

Saiba Bombată Micropiloti 150×150×6 mm este placa de reazem a capului de pilot — interfața prin care sarcina din micropilot se distribuie pe suprafața betonului sau a shotcrete-ului.

Dimensiunile de 150×150 mm și grosimea de 6 mm asigură o distribuție a presiunilor pe suprafața structurii de beton în limitele admise pentru beton cu rezistența fck > 25 N/mm², conform certificării DIBt Z-34.14-209 și EN 1992-1-1. Gaura centrală de Ø37 mm este dimensionată pentru trecerea barei TITAN 26/15 cu spațiu de toleranță.

Suprafața bombată a plăcii lucrează în tandem cu piulița sferică — împreună formează un sistem articulat care elimină momentele încovoietoare parazite la capul pilotului, indiferent de unghiul de instalare. Oțel S235JR, 1,03 kg/buc, art. 0130660055.

Cap Burghiu Pierdut TITAN Carbura de Tungsten Ø30 mm

Sistemul TITAN 26/15 oferă două variante de Cap Burghiu Pierdut TITAN Carbura de Tungsten Ø30 mm — ambele cu plăcuțe sferice de carbură de tungsten (WC-Co) pentru forarea în rocă foarte dură (cuarțit, granit, bazalt, dolomit) și pentru aplicații cu rășini bicomponente cu întărire rapidă prin metoda one-step:

Varianta con (taper) — art. 0630650063, 0,31 kg/buc. Conexiune taper pentru montaj rapid, destinată forajului în rocă foarte dură cu utilaje cu percuție hidraulică sau pneumatică.

Varianta filet (screw-on) — art. 0630650065, 0,19 kg/buc. Montaj direct prin înșurubare pe filetul barei filetate goale TITAN 26/15, fără conexiune intermediară. Greutate mai mică față de varianta con — avantaj decisiv pentru instalări manuale cu bormaşini cu percuție în tuneluri și galerii de mină unde fiecare kilogram contează.

Ambele variante sunt capuri de burghiu pierdute — rămân în teren după forare, înglobate în corpul de mortar al micropilotului. Nu se recuperează și nu se reutilizează, ceea ce elimină operațiunea de extragere și recondiționare.

Atentie: produsele Ø30 mm sunt în curs de scoatere din gamă — stoc final disponibil. Pentru proiectele noi, verificați disponibilitatea variantei Cap Burghiu Pierdut TITAN Carbură Tungsten Ø38mm.

Accesorii Complementare ale Sistemului

Dop Etanșare Gaură Forare TITAN — utilizat pentru etanșarea gurii de forare în jurul barei TITAN 26/15 în timpul injecției de mortar sub presiune. Fără etanșarea corectă a gurii de forare, presiunea de injecție nu poate fi menținută, compromițând formarea uniformă a corpului de mortar în lungul micropilotului.

Adaptor Burghiu R32 Tata / TITAN 26 Mama — componenta de interfață între sistemul de foraj cu filet standard R32 (utilizat pe bormaşini și ciocanele de foraj existente pe șantier) și bara filetată goală TITAN 26/15 cu filet propriu. Permite utilizarea utilajelor de foraj existente fără necesitatea achiziției de echipamente dedicate TITAN.

Conector Foraj R32 / TITAN 26, 170mm — conector de 170 mm pentru racordarea în linie a sistemului R32 cu bara TITAN 26/15, utilizat în configurațiile de foraj unde lungimea adaptorului standard este insuficientă sau unde geometria utilajului impune o distanță suplimentară față de capul de rotație.

Domenii de Aplicare: Unde Lucreaza TITAN 26/15

Sistemul de micropiloti și ancore geotehnice Ischebeck TITAN 26/15 este ales în aplicațiile unde dimensiunea compactă, greutatea redusă și capacitatea de instalare fără utilaje grele sunt decisive:

Stabilizarea taluzurilor și versanților cu acces dificil Ancore geotehnice instalate cu bormaşini cu percuție pneumatice sau miniexcavatoare compacte, fără drumuri de acces pentru utilaje grele. Bara TITAN 26/15 cu capul burghiu pierdut carbură tungsten forează direct în rocă, fără preforare sau colanare.

Sprijinituri de săpătură cu față din shotcrete Ancore provizorii și permanente pentru sprijinituri ale săpăturilor adânci, cu saibe bombate și piulițe sferice TITAN la capul ancorelor, pentru distribuția sarcinilor pe stratul de shotcrete.

Fixarea plaselor din sârmă și a geosinteticelor pe versanți Ancore de prindere a sistemelor de protecție superficială — plase hexagonale din sârmă de oțel, geosintetice, geocelule — cu cap de pilot format din saibă bombată și piuliță sferică care compensează unghiurile variabile de instalare pe suprafața versantului.

Tuneluri — ancore radiale, bolte de tunel și stabilizare portal Instalare cu bormaşini cu percuție manuale sau montate pe braț în spațiul limitat al secțiunii de tunel. Capul burghiu pierdut în varianta filet, cu greutatea de numai 0,19 kg, este ales pentru instalările manuale unde manipularea în spații înguste este critică.

Galerii de mină — consolidarea masivului stâncos Ancore de consolidare a masivului stâncos în jurul galeriei active, cu rășini bicomponente cu întărire rapidă prin metoda one-step — combinația bara TITAN 26/15 + cap burghiu carbură tungsten + rășină bicomponentă oferă cel mai scurt timp de întărire și cea mai rapidă mobilizare a capacității portante.

Pile de testare pentru verificarea condițiilor de teren Instalarea de pile de testare Ischebeck TITAN 26/15 înainte de execuția micropilotilor definitivi, pentru verificarea rezistenței efective a terenului și calibrarea parametrilor de proiect în condiții reale de șantier.

Micropiloti de fundare și subfundare Micropiloti de capacitate redusă pentru fundații sau subfundări unde sarcini de până la 125 kN sunt suficiente și unde utilajele grele clasice de foraj nu pot accesa zona de lucru.

De ce Sistemul TITAN 26/15 Ischebeck fata de Solutiile Clasice

Comparând sistemul TITAN 26/15 cu ancorele și micropilotii clasici, avantajele sunt structurale, nu circumstanțiale:

Eliminarea colanării reduce costul și timpul de execuție per micropilot cu 30–50% față de metodele clasice cu tub de protecție recuperabil.

Filetul continuu pe toată lungimea — al barei TITAN 26/15 — elimină zonele fără filet specific barelor clasice, permițând montarea accesoriilor și racordarea segmentelor în orice poziție.

Piulița de cuplare cu inel de oțel menține integritatea injecției la 240 bar pe întreaga lungime a micropilotului, indiferent de numărul de segmente racordate.

Corpul de mortar format prin injecție dinamică asigură simultan transferul sarcinilor și protecția anticorozivă a barei pentru durata de viață de peste 100 de ani — fără tratamente anticorozive suplimentare.

Greutatea de ~2,78 kg/m a barei și greutatea de numai 0,19 kg a capului burghiu pierdut în varianta filet permit instalarea manuală cu bormaşini cu percuție portabile — fără macarale, fără platforme de lucru grele, fără drumuri de acces dimensionate pentru utilaje grele.

Adaptorul R32/TITAN 26 și Conectorul Foraj R32/TITAN 26 permit utilizarea utilajelor de foraj existente pe șantier, fără investiții în echipamente dedicate.

Concluzie: Cel Mai Mic TITAN, Acolo Unde Altii Nu Pot Ajunge

Micropilotul Ischebeck TITAN 26/15 nu este un produs de compromis pentru șantierele mici. Este o soluție de inginerie de precizie, concepută pentru condițiile cele mai restrictive din geotehnică: acces limitat, spații înguste, utilaje compacte, roci dure, viteză de execuție prioritară.

Cu o capacitate portantă de 125 kN, bara filetată goală TITAN 26/15 împreună cu accesoriile complete — piulița de cuplare, piulița sferică, saiba bombată, capul burghiu pierdut carbură tungsten, dopul de etanșare, adaptorul R32/TITAN 26 și conectorul de foraj R32/TITAN 26 — acoperă integral necesarul unui proiect de micropiloti sau ancore geotehnice de la forare până la capul de pilot finalizat.

Acolo unde nu intră utilajele clasice, intră TITAN 26/15.
