Ce este si pentru ce este destinata?

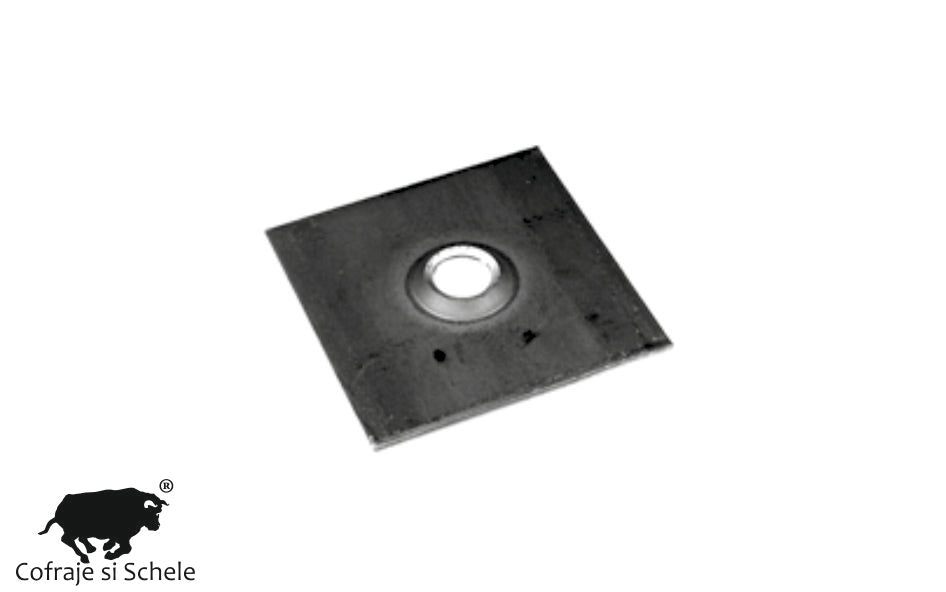

Saiba bombata micropiloti 200x200x8mm este placa de reazem a capului de pilot pentru ancore injectabile autoperforante TITAN, special proiectata pentru fata din beton torcretat (shotcrete). Are dimensiunile 200x200mm, grosimea de 8mm, gaura centrala de Ø36mm si este fabricata din otel de inalta rezistenta S460MC. Greutatea este de 2,41 kg/buc, ambalata in pachete de 500 bucati/palet wire-mesh, finisaj negru (brut).

Pentru cei la inceput de drum: o saiba bombata este o placa metalica patrata, cu o suprafata bombata (convexa) pe una dintre fete, care se monteaza la capul ancorei goale (bara filetata goala) impreuna cu piulita sferica. Suprafata bombata permite o mica auto-aliniere a ancorei fata de placa, compensand abaterile unghiulare de pe santier. Aceasta varianta, cu dimensiuni mai mari (200x200mm fata de 150x150mm la varianta standard) si otel de rezistenta superioara (S460MC), este destinata special inglobarii in stratul de beton torcretat.

De ce S460MC si dimensiuni mai mari fata de varianta 150x150x6mm

Otelul S460MC este un otel de inalta rezistenta pentru formare la rece (microaliat, conform EN 10149), cu limita de curgere semnificativ mai mare decat S235JR. Combinatia dintre suprafata mai mare (200x200mm fata de 150x150mm) si otelul de rezistenta superioara permite saibei sa distribuie sarcini mai mari pe o suprafata mai larga de beton torcretat - material care, fiind aplicat prin pulverizare, are de regula o rezistenta la compresiune mai variabila si o grosime mai redusa decat betonul armat clasic, fiind necesara o presiune de contact mai mica pentru a evita fisurarea sau perforarea stratului.

Mentiunea "for shotcrete only" (doar pentru beton torcretat) este o specificatie tehnica importanta: aceasta saiba nu este verificata/recomandata pentru inglobare directa in beton armat de fundatie cu cerinte structurale conform Annex 5/6 din agrementul DIBt Z-34.14-209 (acolo se folosesc saibele standard 100x100mm - 285x285mm verificate pentru fck minim 25 N/mm²). Pentru beton torcretat, cerintele de presiune de contact si comportamentul stratului sunt diferite, motiv pentru care Ischebeck a dezvoltat aceasta varianta dedicata.

Cum se foloseste - montaj in detaliul de cap pilot cu fata din beton torcretat

Saiba bombata 200x200x8mm pentru beton torcretat se monteaza in cadrul detaliului standard de ancorare cu fata din beton torcretat (nailing with shotcrete facing), specific stabilizarii versantilor si sprijiniturilor sapaturilor:

1. Forarea si injectia ancorei - ancora injectabila autoperforanta TITAN (bara filetata goala) este instalata in teren prin forare cu bormasina cu percutie, urmata de injectia mortarului de ciment care formeaza corpul de mortar/beton si fixeaza ancora in masiv.
2. Aplicarea armaturii de plasa si a stratului de beton torcretat - inainte de aplicarea betonului torcretat, se monteaza armatura de plasa conform calculului structural (mesh reinforcement), pozitionata astfel incat saiba bombata sa ramana la suprafata stratului final, cu acoperirea necesara conform proiectului.
3. Montarea saibei bombate pe capul ancorei - saiba bombata cu gaura Ø36mm se introduce pe capatul filetat al ancorei goale, fiind pozitionata astfel incat suprafata bombata sa fie orientata spre piulita sferica.
4. Montarea piulitei sferice si compensarea unghiulara - piulita sferica TITAN (standard sau cu inclinatie predefinita, in functie de proiect) se insurubeaza peste saiba, realizand compensarea unghiulara de aproximativ 5 grade intre axa ancorei si planul fetei de beton torcretat.
5. Strangerea finala si aplicarea/finisarea betonului torcretat - piulita se strange la momentul de torsiune specificat, asigurand precomprimarea saibei pe stratul de beton torcretat deja aplicat sau in curs de aplicare, conform secventei de executie a proiectului. Saiba ramane vizibila/partial inglobata la suprafata, formand detaliul final de cap ancora.

Cand se foloseste aceasta varianta

• Stabilizarea versantilor si taluzurilor cu fata din beton torcretat - ancore geotehnice cu cap pilot inglobat in stratul de beton torcretat, sarcini mai mari decat la varianta standard 150x150mm
• Sprijiniturile sapaturilor cu fata din beton torcretat - pereti temporari sau permanenti executati prin pulverizare de beton, armati cu plasa si ancorati cu ancore injectabile autoperforante TITAN
• Lucrari de stabilizare in tuneluri si portaluri unde fata interioara este finisata cu beton torcretat si necesita cap ancora rezistent la presiuni de contact ridicate
• Proiecte cu sarcini de tractiune mai mari pe ancora, unde saiba standard 150x150x6mm (S235JR) nu ofera suprafata de distributie suficienta pentru beton torcretat

Compatibilitate

Saiba bombata micropiloti 200x200x8mm pentru beton torcretat este compatibila cu ancora injectabila autoperforanta TITAN 26/30 (ancora goala TITAN 26/15 si TITAN 30/11) prin gaura centrala de Ø36mm. Se utilizeaza impreuna cu piulita sferica TITAN SW 46x35mm (varianta standard, cu inclinatie 7,5 grade, zincata sau inox, in functie de proiect) montata pe suprafata bombata a saibei.

Aplicatii

• Ancore injectabile autoperforante cu fata din beton torcretat - cap pilot pentru ancore geotehnice in versanti, taluzuri, sprijiniturile sapaturilor
• Micropiloti Ischebeck in lucrari de tunel si portal cu finisaj din beton torcretat
• Ancore geotehnice de sarcina mare unde se cere o suprafata de distributie mai mare decat saiba standard 150x150mm
• Ancorare Ischebeck in proiecte de consolidare versanti cu plasa de armare si beton torcretat aplicat in mai multe straturi
