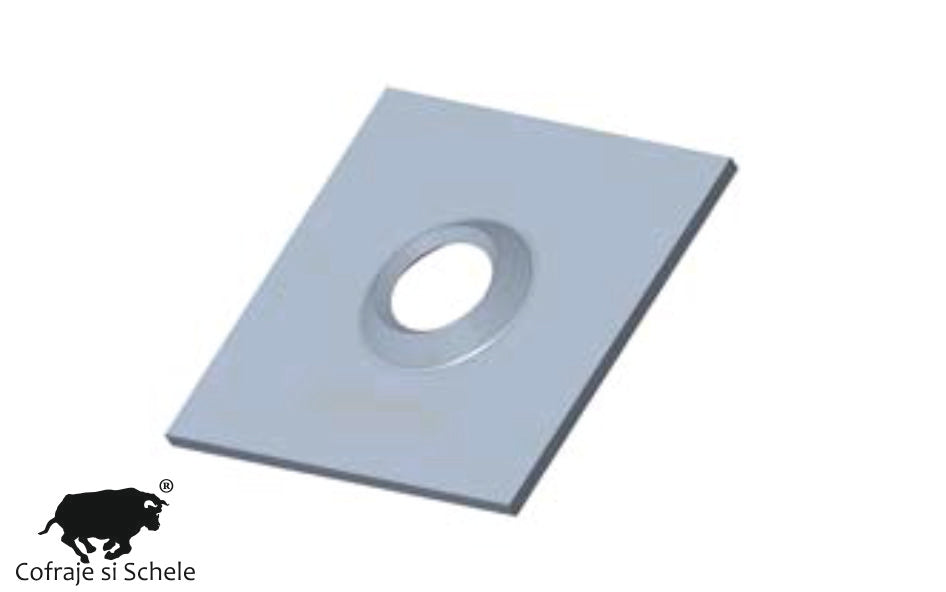

Saiba Bombata Micropiloti TITAN 150 x 150 x 6 mm – Cap Pilot Ancore Geotehnice Ischebeck
Saiba bombata micropiloti TITAN 150 x 150 x 6 mm (Domed Washer Plate) este componenta de reazem a capului de pilot in sistemele de micropiloti Ischebeck si ancore geotehnice. Fabricata din otel S235JR, cu dimensiunile 150 x 150 mm, grosimea de 6 mm si gaura centrala de Ø 37 mm, aceasta saiba se monteaza la capul barei filetate goale TITAN si distribuie sarcina din micropilot pe suprafata structurii de beton sau a stratului de shotcrete.
Greutatea produsului este de 1,03 kg/buc. Gaura de Ø 37 mm asigura compatibilitatea cu bara filetata goala TITAN 26/15 si bara filetata goala TITAN 30/11, strangerea realizandu-se cu doua piulite sferice TITAN (SW 46 x 35 mm) montate de o parte si alta a saibei.
Suprafata bombata — compensare unghiulara 5°
Elementul tehnic definitoriu al acestui produs este profilul bombat (domed) al suprafetei de contact cu piulita sferica. Suprafata convexa a saibei se acomodeaza cu suprafata sferica a piulitei, permitand compensarea automata a abaterilor unghiulare de pana la 5° intre axa micropilotului si planul structurii, fara prelucrari mecanice sau sudura la santier. Aceasta compensare este esentiala in lucrarile de ancore geotehnice pentru stabilizarea taluzurilor si ancorajele geotehnice inglobate in shotcrete, unde alinierea perfecta a barei filetate goale fata de suprafata structurii nu poate fi garantata in conditii de teren.
Pentru abateri unghiulare mai mari, saiba bombata se utilizeaza impreuna cu placa adaptoare unghiulara TITAN, care extinde compensarea pana la ±36° in toate directiile.
Aplicatii in sistemele de micropiloti Ischebeck
Saiba bombata micropiloti TITAN 150 x 150 x 6 mm este componenta standard de cap pilot in aplicatiile de ancore geotehnice cu bare filetate goale inglobate in shotcrete sau beton:
- Ancore geotehnice cu fata din shotcrete — saiba bombata este inglobata direct in stratul de shotcrete, cu piulita sferica si bara filetata goala TITAN. Configuratia include bare de legatura (tie bars) si armatura de plasa conform calculului structural, montate in shotcrete peste saiba
- Stabilizare versanti cu micropiloti Ischebeck — cap pilot standard pentru ancore geotehnice de tractiune pe taluzuri si versanti stabilizati cu mortarul de beton injectat prin bara filetata goala
- Ancoraje geotehnice temporare pentru sprijiniturile sapaturilor cu fata din shotcrete — saiba suporta sarcina de tractiune transmisa de ancora geotehnica pana la dezafectarea sprijinirii
- Micropiloti de tractiune inglobati in fundatii din beton — in combinatie cu doua piulite sferice SW 46 x 35 mm, saiba bombata formeaza detaliul complet de cap pilot conform agrementului DIBt Z-34.14-209; presiunea locala de contact (patch loading) sub saiba este verificata pentru beton cu fck > 25 N/mm² conform EN 1992-1-1
- Ancore geotehnice pentru ziduri de sprijin si pereti din beton — saiba distribuie uniform sarcina din bara filetata goala pe suprafata betonului sau a shotcrete-ului
- Micropiloti Ischebeck in tuneluri si galerii — cap pilot compact pentru ancore radiale de reducere a deformatiilor in masiv sau bolti de tunel ancorate cu bare filetate goale TITAN
- Ancorare Ischebeck in ziduri din piatra — suprafata de 150 x 150 mm asigura presiuni de contact reduse pe zidaria existenta de capacitate limitata
Verificarea presiunii locale de contact
Conform prevederilor agrementului DIBt Z-34.14-209, dimensiunile saibei bombate si presiunea de contact sub aceasta au fost verificate in cadrul procedurii de aprobare pentru beton cu rezistenta cilindrica caracteristica fck > 25 N/mm². Transferul complet al fortei din micropilot prin saiba catre fundatia din beton trebuie verificat de proiectant conform normelor tehnice aplicabile (EN 1992-1-1), inclusiv verificarea la presiune locala (patch loading).
DATE TEHNICE
| Parametru | Valoare |
|---|---|
| Producator | Ischebeck GmbH, Germania |
| Denumire tehnica engleza produs | Domed Washer Plate 150 x 150 x 6 mm |
| Denumire produs romana | Saiba bombata micropiloti 150 x 150 x 6 mm |
| Cod articol | 0130660055 |
| Dimensiuni | 150 x 150 mm |
| Grosime | 6 mm |
| Gaura centrala | Ø 37 mm |
| Material | S235JR |
| Compensare unghiulara directa | pana la 5° (cu piulita sferica) |
| Compensare unghiulara extinsa | pana la ±36° (cu placa adaptoare unghiulara TITAN) |
| Greutate | 1,03 kg/buc |
| Piulite sferice per cap pilot | 2 x SW 46 x 35 mm (art. 0130650050) |
| Bara filetata goala compatibila | TITAN 26/15, TITAN 30/11 |
| Beton minim verificat | fck > 25 N/mm² (C25/30) |
| Norma de referinta | DIBt Z-34.14-209, EN 14199, EN 1992-1-1 |
| Tara de productie | Germania |
| Cod HS / NC vamal | 7326 90 98 (alte articole din otel, altele) |
Friedr. Ischebeck GmbH este un producator german de referinta internationala pentru sisteme geotehnice, sisteme de cofraje si sustineri de sapaturi, cu sisteme de management certificate ISO 9001:2015, ISO 14001:2015 si ISO 45001:2018. BlackBull Com Ro Business SRL este partener autorizat Ischebeck pentru Romania, asigurand consultanta tehnica, livrare si suport complet pentru proiectele geotehnice si de constructii speciale.
