Ce este si de ce are nevoie de inclinatie predefinita?

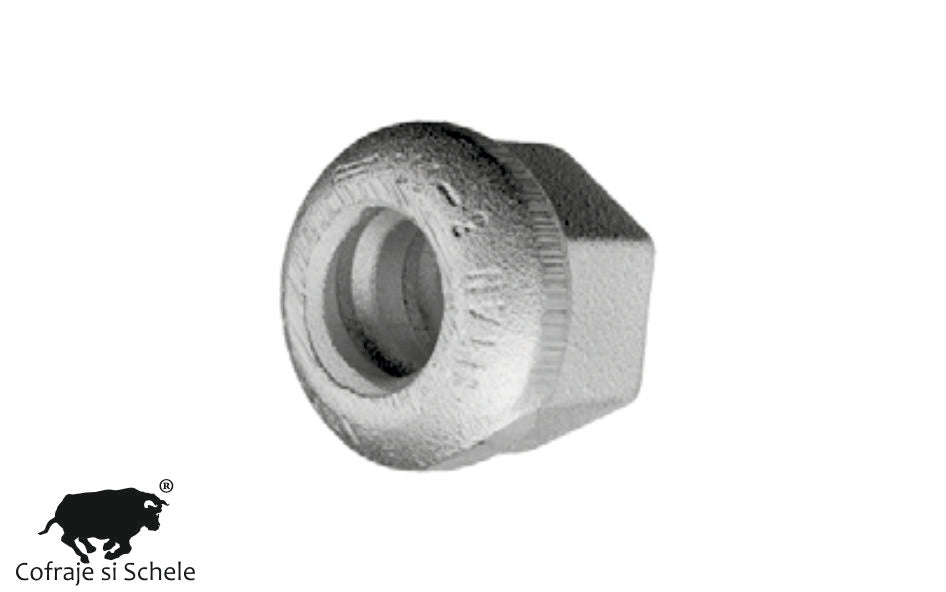

Piulita sferica TITAN SW 46 x 35 mm cu inclinatie 7,5 grade, varianta zincata la cald, este versiunea cu protectie anticoroziva permanenta a piulitei sferice cu inclinatie 7,5 grade (varianta neagra, art. 0130700050). Este proiectata pentru cazurile in care ancora injectabila autoperforanta TITAN 26/30 este instalata la un unghi cunoscut si constant fata de structura, nu perpendicular pe aceasta.

Pentru cei la inceput de drum: la piulita sferica standard, suprafata bombata este centrata - ofera o compensare de aproximativ 5 grade in jurul axei normale (perpendiculare). In multe situatii practice - un perete inclinat, un taluz cu panta constanta, sau un detaliu de proiect care impune o inclinare sistematica a tuturor ancorelor cu acelasi unghi - toate piulitele ar trebui rotite "din fabricatie" cu acel unghi, pentru ca zona de compensare sa fie disponibila in jurul noului unghi de lucru, nu in jurul perpendicularei. Aceasta varianta cu inclinatie 7,5 grade are deja "inclus" un unghi de baza, peste care se mai poate compensa inca aproximativ 5 grade din variatiile reale de pe santier.

De ce zincata la cald - diferenta fata de varianta neagra

Zincarea la cald (zincare prin imersie in zinc topit, hot-dip galvanizing - HDG) acopera piulita cu un strat protector de zinc care previne coroziunea otelului in conditii de expunere indelungata la umiditate, apa de mare, sol agresiv sau atmosfera marina. Aceasta varianta este recomandata pentru:

• Ancore injectabile autoperforante permanente in zone cu umiditate ridicata sau cu expunere directa la intemperii inainte de inglobarea in beton/mortar
• Structuri hidrotehnice - cheiuri, diguri, lucrari portuare - unde zona de cap pilot poate ramane expusa in zona aer/apa
• Lucrari de stabilizare versanti unde capul ancorei, cu plasa de sarma si saiba bombata, ramane vizibil si expus la intemperii pe toata durata de viata a lucrarii
• Proiecte unde standardul EAU 2012 sau alte recomandari tehnice impun finisaj zincat la cald pentru toate componentele de cap pilot expuse

Diferenta fata de varianta neagra (art. 0130700050)

Diferenta de greutate (0,33 kg fata de 0,32 kg) este data de stratul de zinc depus pe suprafata piesei.

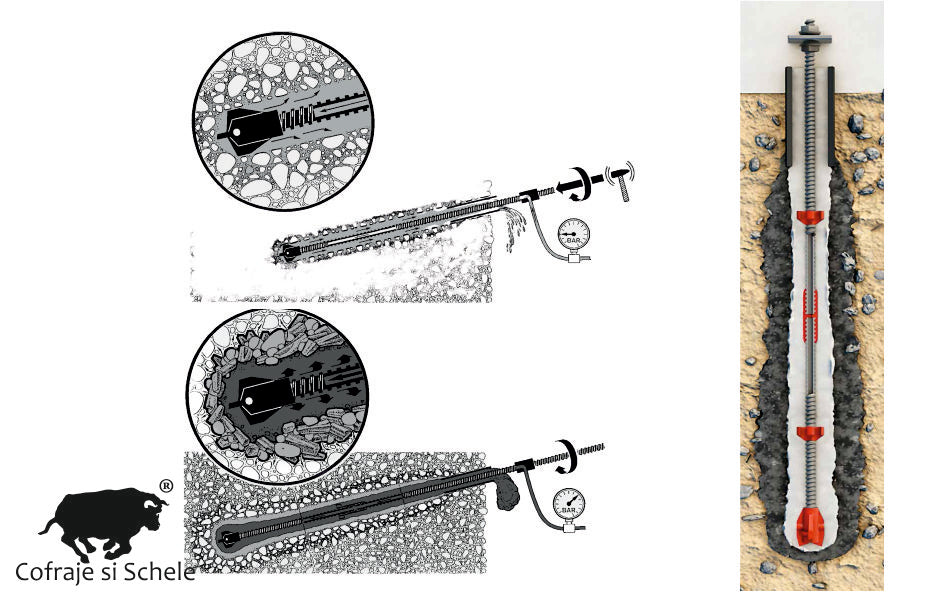

Cum se foloseste - montaj la capul ancorei

Montajul piulitei sferice zincate cu inclinatie 7,5 grade urmeaza acelasi principiu ca piulita sferica standard:

1. Identificarea directiei de inclinare - inainte de montaj, proiectantul sau executantul stabileste directia in care este necesara inclinarea de 7,5 grade (de exemplu, catre fata exterioara a peretelui inclinat sau in directia pantei taluzului), conform fisei tehnice a proiectului.
2. Insurubarea pe ancora injectabila autoperforanta TITAN 26/30 - piulita se insurubeaza pe filetul ancorei goale (bara filetata goala) la capul pilotului, in pozitia orientata conform directiei stabilite.
3. Montarea placii de reazem (saiba bombata) - saiba bombata se aseaza pe suprafata sferica inclinata a piulitei. Datorita inclinatiei de 7,5 grade integrate in piulita, suprafata de contact saiba-piulita se auto-aliniaza la unghiul real al ancorei fata de placa de reazem, fara a forta materialul.
4. A doua piulita sferica si strangerea finala - conform detaliului standard de cap pilot Ischebeck, se monteaza a doua piulita sferica (zincata, pentru consistenta finisajului expus) si se strange la momentul de torsiune minim de 100 Nm (finger-tight), conform agrementului DIBt Z-34.14-209.
5. Compensarea finala - daca unghiul real al ancorei difera cu cateva grade de cei 7,5 grade proiectati, suprafata sferica a piulitei mai permite o compensare de aproximativ 5 grade in jurul acestui unghi de baza, fara a fi nevoie de o piulita complet noua.

Cand se foloseste aceasta varianta

• Proiecte cu inclinare sistematica a ancorelor in medii corozive - ziduri de sprijin inclinate, taluzuri, structuri hidrotehnice cu fata inclinata expuse la apa sau umiditate
• Ancore injectabile autoperforante in randuri paralele la unghi fix, in conditii de expunere indelungata inainte de finalizarea lucrarii
• Detalii de cap pilot pentru micropiloti inclinati in structuri permanente unde zincarea la cald este ceruta de proiect sau de normele tehnice aplicabile (EAU 2012)

Compatibilitate

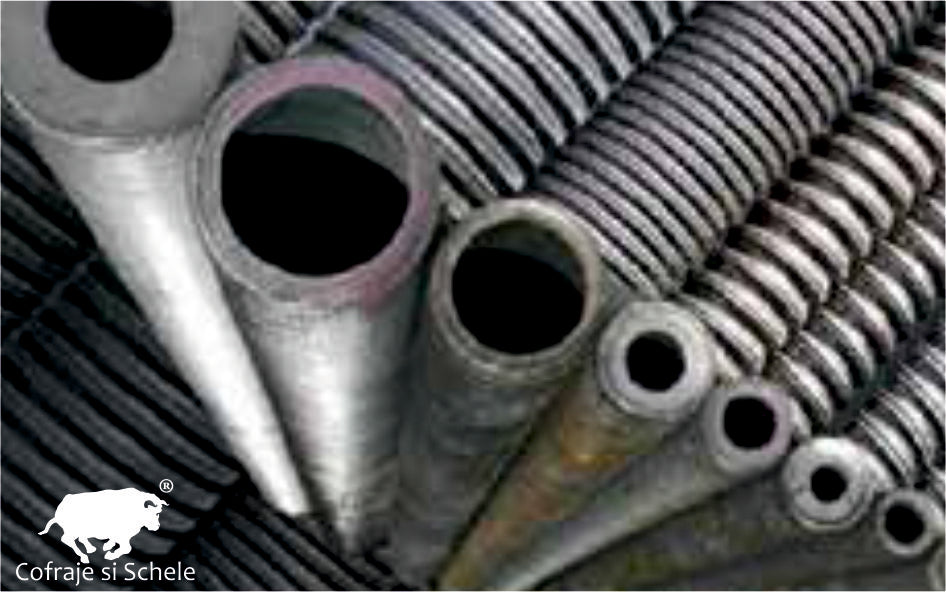

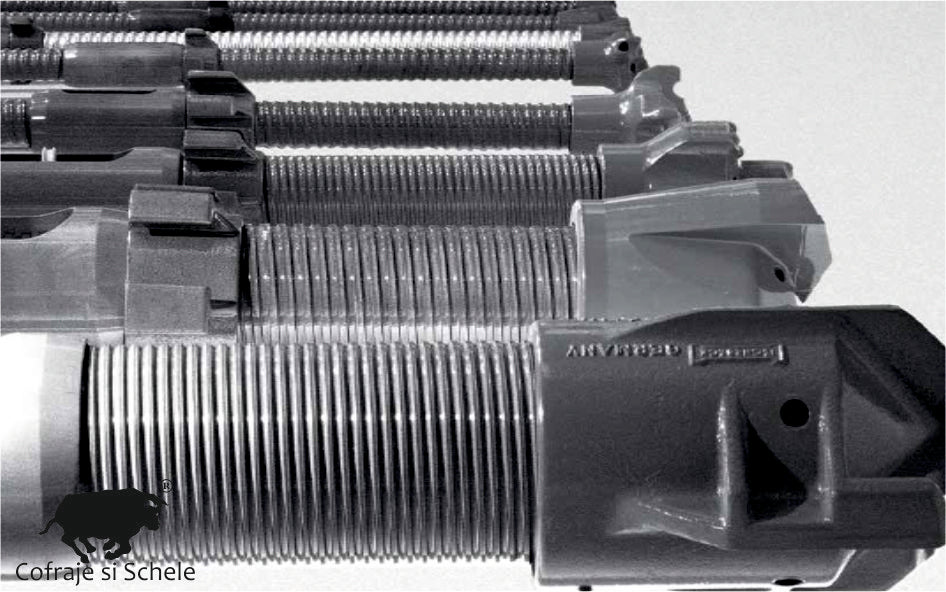

Piulita sferica TITAN SW 46 x 35 mm cu inclinatie 7,5 grade, zincata la cald, este compatibila cu ancora injectabila autoperforanta TITAN 26/30 (ancora goala TITAN 26/15 si TITAN 30/11), utilizand acelasi diametru interior di=25,5 mm ca varianta standard. Se utilizeaza impreuna cu saiba bombata micropiloti 150x150x6 mm (art. 0130660055, zincata daca este necesara consistenta finisajului) si cu placa de reazem standard, conform Annex 3 al agrementului Z-34.14-209.

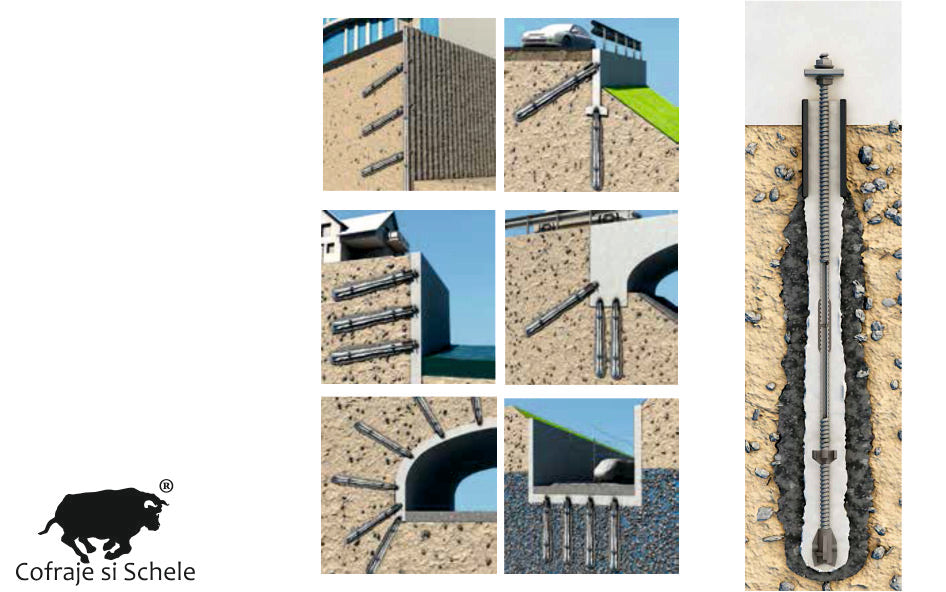

Aplicatii

• Cap pilot pentru ancore injectabile autoperforante inclinate, expuse permanent - ziduri de sprijin, taluzuri, structuri hidrotehnice cu fata inclinata
• Micropiloti Ischebeck instalati in randuri paralele la unghi fix in medii cu umiditate ridicata
• Ancore geotehnice pentru cheiuri si diguri cu detaliu de cap conform EAU 2012, finisaj zincat la cald pentru durabilitate in zona aer/apa
• Ancorare Ischebeck in pereti din piloti forati sau pereti diafragma cu geometrie inclinata a fetei de ancorare si cerinte de protectie anticoroziva permanenta

DATE TEHNICE
