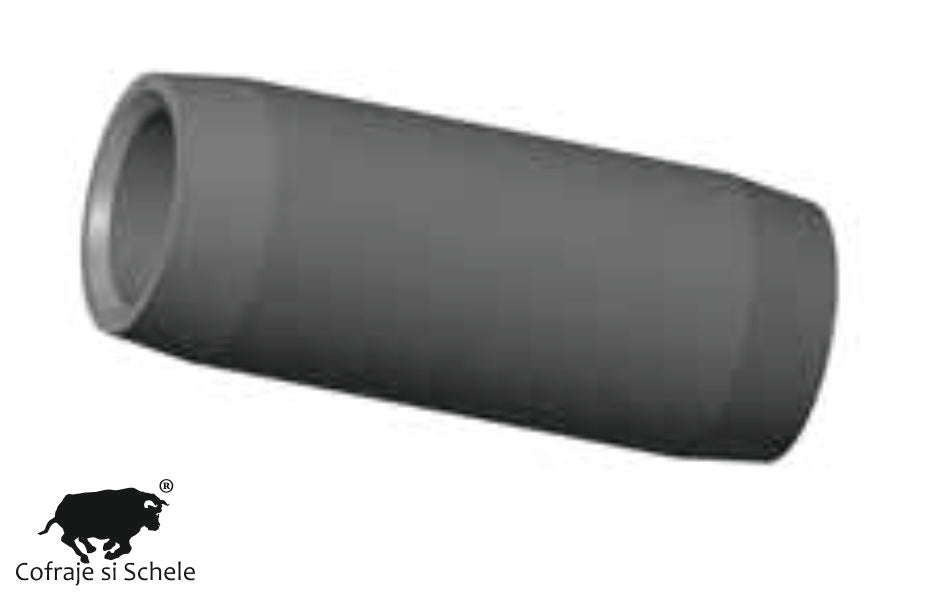

Piulita de cuplare TITAN Ø35 x 90 mm cu inel de otel este componenta de racordare a barelor filetate goale TITAN 26/15 folosite in sistemele de micropiloti Ischebeck si ancoraje geotehnice. Permite prelungirea micropilotului prin insurubare succesiva a segmentelor de bara goala de 2,40 m, fara sudura si fara operatiuni suplimentare la santier, chiar in timpul forarii active. Produsul este livrat in unitati de ambalare de 50 bucati/sac, cu o greutate de 0,34 kg/buc.

Principiu de functionare — inel de otel central (opritor central)

Piulita de cuplare TITAN are in centrul sau un inel de otel cu functie de opritor central (central stop). Acesta indeplineste trei functii simultan: opreste insurubarea la jumatatea piulitei, asigurand ca ambele capete ale barelor goale TITAN sunt angrenate simetric si uniform; etanseaza jonctiunea impotriva presiunii de injectie a mortarului/betonului de pana la 240 bar; si asigura transferul optim al energiei de impact in timpul forarii rotopercutante, protejand filetul de deteriorare.

Racordarea se face prin insurubarea barei noi pe jumatatea libera a piulitei deja montate pe bara existenta in teren, urmata de strangerea la momentul de torsiune prescris in documentatia de executie. Piulita este proiectata sa preia sarcini ciclice de tractiune si compresiune, sarcini dinamice din forare si presiunea de injectie, fara a necesita contrapiulite sau tuburi termocontractabile suplimentare.

Utilizare in sistemul de micropiloti Ischebeck

In sistemele de micropiloti Ischebeck si ancoraje geotehnice cu bare filetate goale, piulita de cuplare este pozitionata la fiecare jonctiune intre segmente, cu centralizatorul de tip stea sau inel montat imediat sub piulita. Pe masura ce bara cuplata avanseaza in teren prin forare rotopercutanta, centralizatorul se angajeaza mecanic cu piulita de cuplare, impiedicand deplasarea axiala fara a fi necesara fixarea manuala. Distanta minima intre jonctiuni este 1,00 m, cea maxima 3,00 m, cu centralizatori obligatorii la maximum 3,00 m distanta conform cerintelor agrementului DIBt Z-34.14-209.

Piulita de cuplare TITAN este componenta esentiala in toate aplicatiile de micropiloti Ischebeck si ancoraje geotehnice unde adancimea de forare depaseste lungimea unui singur segment de bara:

• Ancore geotehnice pentru stabilizarea taluzurilor si versantilor cu micropiloti Ischebeck
• Micropiloti de fundare si subzidire cu bare filetate goale TITAN 26/15
• Ancoraje Ischebeck pentru structuri de sprijin (palplanse, pereti piloti, pereti diafragma)
• Ancore geotehnice temporare pentru sprijiniturile sapaturilor
• Stabilizare portal de tunel si lucrari de mina cu micropiloti Ischebeck
• Ancorare Ischebeck in versanti cu acces restrictionat, folosind bormasini cu percutie

Avantaje tehnice fata de alte sisteme de cuplare

Spre deosebire de sistemele clasice de ancore geotehnice cu contrapiulite sau tuburi termocontractabile la jonctiuni, piulita de cuplare TITAN cu inel de otel central nu necesita operatiuni suplimentare de etansare sau blocare. Etanseitatea la 240 bar este asigurata constructiv prin inelul de otel, permitand injectia de mortar/beton sub presiune ridicata fara pierderi la jonctiuni. Aceasta reduce semnificativ timpul de executie per micropilot si elimina riscul de contaminare a mortarului la imbinari.

DATE TEHNICE
