Dop de Etansare Gaura de Forare TITAN – Spuma PE Flexibila – Micropiloti si Ancore Geotehnice Ischebeck

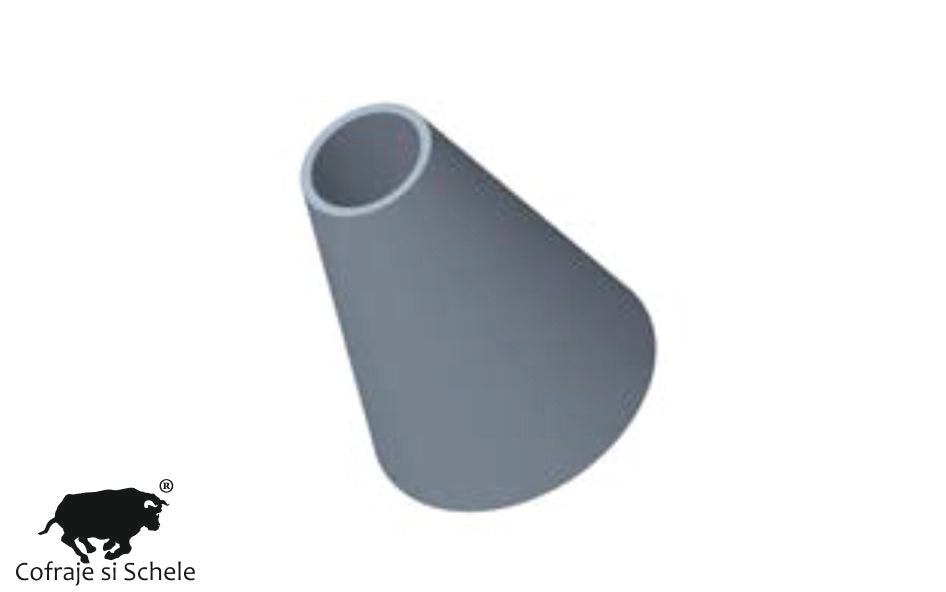

Dopul de etansare pentru gaura de forare TITAN este un element de etansare flexibil din spuma de polietilena (PE foam), cu montaj prin alunecare pe bara filetata goala (slide-on), lung de 80 mm. Prin flexibilitatea materialului se adapteaza la diametre de gaura intre 30 si 65 mm, acoperind intreaga gama de capuri de burghiu pierdut compatibile cu bara filetata goala TITAN 26/15 si TITAN 30/11. Produsul cantareste 0,01 kg/buc si este proiectat pentru etansare sigura inclusiv la presiuni ridicate de injectie.

Rolul tehnic in procesul de injectie al micropilotilor Ischebeck

In sistemul de micropiloti autoperforanti Ischebeck, procesul de injectie se desfasoara in doi pasi. Dupa atingerea adancimii proiectate, fluidul de forare (lapte de ciment w/c = 0,4–0,7) este inlocuit printr-un mortar de ciment dens (w/c = 0,4–0,5), injectat prin bara filetata goala de jos in sus, care trebuie sa umple complet gaura si sa fie expulzat la gura gaurii pentru a certifica absenta aerului in corpul de mortar/beton. Presiunea minima de injectie necesara pentru formarea corecta a corpului de mortar — cu aderenta ridicata la microstructura solului sau rocii — este de minimum 5 bar.

Dopul de etansare TITAN indeplineste o functie esentiala in aceasta faza: introdus prin alunecare pe bara filetata goala inainte de inceperea injectiei si pozitionat la gura gaurii de forare, dopul din spuma PE etanseaza spatiul inelar dintre bara filetata goala si peretele gaurii. Aceasta impiedica refluarea prematura a mortarului la suprafata inainte ca presiunea de injectie sa fie atinsa si mentine presiunea in corpul de mortar/beton pe durata intaririi, asigurand:

• Injectie completa a mortarului/betonului fara goluri sau incluziuni de aer
• Atingerea si mentinerea presiunii minime de 5 bar necesara pentru injectia dinamica
• Corp de mortar/beton omogen cu aderenta ridicata la teren, esential pentru capacitatea portanta a micropilotului
• Protectie anticoroziva permanenta a barei filetate goale prin acoperire completa cu mortar/beton

Flexibilitatea spumei PE permite adaptarea automata la variatiile de diametru ale gaurii de forare — inevitabile in terenuri neomogene sau roca fracturata — fara necesitatea unor dopuri de dimensiuni multiple.

Compatibilitate si pozitionare

Dopul de etansare TITAN cu diametrul de adaptare 30–65 mm este compatibil cu intreaga gama de capuri de burghiu pierdut utilizate cu bara filetata goala TITAN 26/15:

• Cap burghiu pierdut carbura de tungsten Ø 30 mm con (art. 0630650063) — gaura 30 mm
• Cap burghiu pierdut carbura de tungsten Ø 30 mm filet (art. 0630650065) — gaura 30 mm
• Cap burghiu pierdut carbura de tungsten Ø 38 mm filet (art. 0630650064) — gaura 38 mm
• Orice alt cap de burghiu pierdut compatibil cu bara TITAN 26/15 in diametrele din gama

Montajul se face prin simpla alunecare a dopului pe bara filetata goala inainte de inceperea forajului sau inainte de faza de injectie, fara scule, fara adezivi si fara operatiuni suplimentare.

Aplicatii

• Micropiloti Ischebeck — etansare gura gaura de forare in toate aplicatiile standard de injectie cu mortar de ciment: ancore geotehnice, micropiloti de fundare, stabilizare versanti si taluzuri
• Ancore geotehnice temporare si permanente in sprijiniturile sapaturilor — asigura presiunea de injectie necesara si calitatea corpului de mortar/beton
• Micropiloti Ischebeck in tuneluri si galerii — etansare in conditii de injectie in gauri inclinate sau orizontale unde refluarea gravitationala a mortarului este amplificata
• Ancore geotehnice in roca — etansare eficienta inclusiv in roca fracturata unde diametrul efectiv al gaurii variaza

DATE TEHNICE
