Ce este si la ce foloseste?

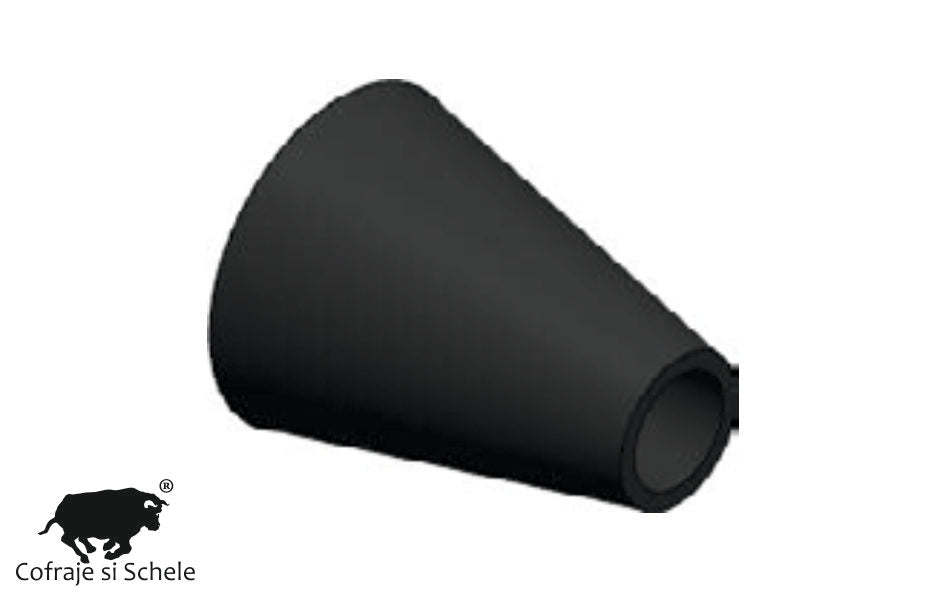

Dopul de etansare pentru gaura de forare TITAN (Bore Hole Stopper) este un element flexibil din spuma PE, denumita si spuma din polietilena (PE foam), cu montaj prin alunecare pe ancora goala (slide-on), lung de 80mm. Prin flexibilitatea materialului se adapteaza la diametre de gaura intre 30mm si 65mm, acoperind intreaga gama de capuri de burghiu pierdut compatibile cu ancora injectabila autoperforanta TITAN 26/15 si TITAN 30/11. Produsul cantareste 0,01 kg/buc si este proiectat pentru etansare sigura inclusiv la presiuni ridicate de injectie.

Pentru cei la inceput de drum: imagineaza-ti gaura de forare ca pe un tub vertical sau inclinat in care se introduce ancora injectabila autoperforanta. Cand se injecteaza mortarul/betonul prin interiorul ancorei, presiunea ar putea forta mortarul sa "tasneasca" inapoi pe langa bara, la gura gaurii, inainte ca presiunea necesara sa fie atinsa in interior. Dopul de etansare din spuma de polietilena este, simplu spus, un "buson" flexibil care blocheaza acest spatiu liber dintre bara si peretele gaurii, exact la gura gaurii, lasand presiunea sa se acumuleze corect in interior.

Rolul tehnic in procesul de injectie al ancorelor injectabile autoperforante

In sistemul de ancore injectabile autoperforante Ischebeck, procesul de injectie se desfasoara in doi pasi. Dupa atingerea adancimii proiectate, fluidul de forare (lapte de ciment w/c = 0,4-0,7) este inlocuit printr-un mortar de ciment dens (w/c = 0,4-0,5), injectat prin ancora goala de jos in sus, care trebuie sa umple complet gaura si sa fie expulzat la gura gaurii pentru a certifica absenta aerului in corpul de mortar/beton. Presiunea minima de injectie necesara pentru formarea corecta a corpului de mortar - cu aderenta ridicata la microstructura solului sau rocii - este de minimum 5 bar.

Dopul de etansare TITAN, din spuma PE, indeplineste o functie esentiala in aceasta faza: introdus prin alunecare pe ancora goala inainte de inceperea injectiei si pozitionat la gura gaurii de forare, dopul din spuma din polietilena etanseaza spatiul inelar dintre bara filetata goala si peretele gaurii. Aceasta impiedica refluarea prematura a mortarului la suprafata inainte ca presiunea de injectie sa fie atinsa si mentine presiunea in corpul de mortar/beton pe durata intaririi, asigurand:

• Injectie completa a mortarului/betonului fara goluri sau incluziuni de aer
• Atingerea si mentinerea presiunii minime de 5 bar necesara pentru injectia dinamica
• Corp de mortar/beton omogen cu aderenta ridicata la teren, esential pentru capacitatea portanta a ancorei injectabile autoperforante
• Protectie anticoroziva permanenta a barei filetate goale prin acoperire completa cu mortar/beton

Flexibilitatea spumei de polietilena permite adaptarea automata la variatiile de diametru ale gaurii de forare - inevitabile in terenuri neomogene sau roca fracturata - fara necesitatea unor dopuri de dimensiuni multiple.

Cum se foloseste - montaj pas cu pas

1. Pregatirea - inainte de a incepe forajul sau imediat inainte de faza de injectie, se alege dopul din spuma PE corespunzator diametrului gaurii (acelasi dop se adapteaza intre 30mm si 65mm datorita flexibilitatii materialului).
2. Montarea prin alunecare - dopul se introduce prin alunecare direct pe ancora goala (bara filetata goala), fara scule, fara adezivi si fara operatiuni suplimentare.
3. Pozitionarea la gura gaurii - dopul este impins pana la gura gaurii de forare, in pozitia in care va etansa spatiul inelar dintre bara si peretele gaurii.
4. Injectia mortarului - se incepe injectia mortarului de ciment prin ancora goala. Dopul din spuma de polietilena retine presiunea la gura gaurii, permitand acumularea presiunii minime de 5 bar in interior si umplerea completa a corpului de mortar/beton.
5. Finalizare - dupa intarirea mortarului, dopul ramane in pozitie ca parte a detaliului de cap, sau este indepartat/acoperit in functie de detaliul de cap pilot proiectat (de exemplu cand se monteaza saiba bombata si piulita sferica peste zona respectiva).

Compatibilitate si pozitionare

Dopul de etansare TITAN din spuma PE, cu diametrul de adaptare 30-65mm, este compatibil cu intreaga gama de capuri de burghiu pierdut utilizate cu ancora goala TITAN 26/15:

• Cap burghiu pierdut carbura de tungsten Ø30mm con (art. 0630650063) - gaura 30mm
• Cap burghiu pierdut carbura de tungsten Ø30mm filet (art. 0630650065) - gaura 30mm
• Cap burghiu pierdut carbura de tungsten Ø38mm filet (art. 0630650064) - gaura 38mm
• Orice alt cap de burghiu pierdut compatibil cu ancora goala TITAN 26/15 in diametrele din gama

Aplicatii

• Ancore injectabile autoperforante Ischebeck - etansare gura gaura de forare in toate aplicatiile standard de injectie cu mortar de ciment: ancore geotehnice, micropiloti de fundare, stabilizare versanti si taluzuri
• Ancore geotehnice temporare si permanente in sprijiniturile sapaturilor - asigura presiunea de injectie necesara si calitatea corpului de mortar/beton
• Micropiloti Ischebeck in tuneluri si galerii - etansare in conditii de injectie in gauri inclinate sau orizontale unde refluarea gravitationala a mortarului este amplificata
• Ancore geotehnice in roca - etansare eficienta inclusiv in roca fracturata unde diametrul efectiv al gaurii variaza

DATE TEHNICE
