Cuplaj Orientabil Rotativ Forjat Zincat 49x49mm 600kg - Imbinare Reglabila Unghi Variabil Schela Profesionala

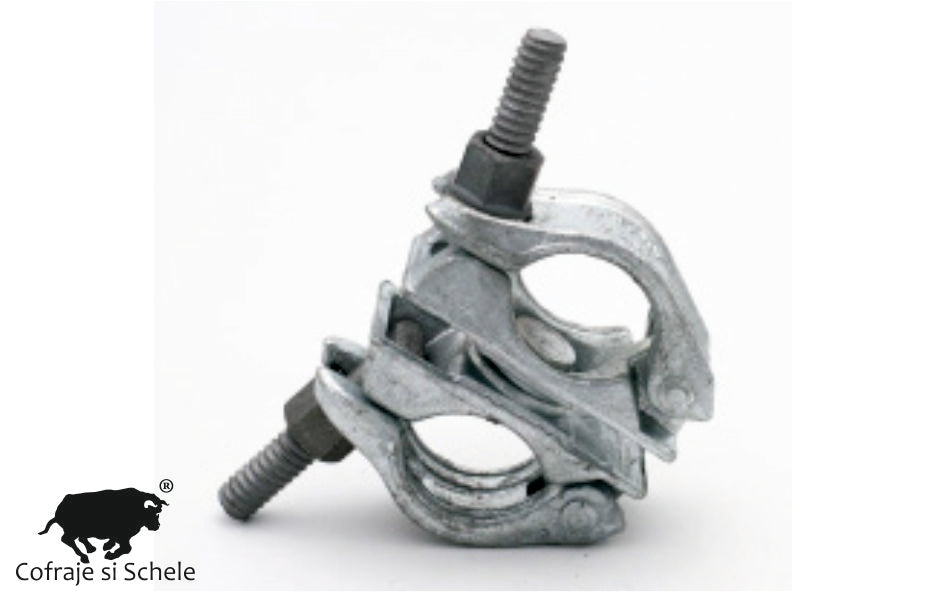

Ce este Cuplajul Orientabil Rotativ ABAG49_49AA?

Cuplajul orientabil rotativ premium 49x49mm este accesoriul de imbinare cu unghi variabil pentru structuri de schela tubulara, realizat din otel forjat zincat (galvanizat) conform normei europene EN74. Spre deosebire de cuplajul ortogonal care fixeaza tuburile strict la 90 de grade, cuplajul orientabil — cunoscut pe santierele romanesti si sub denumirea populara de cuplaj rotativ sau cuplaj articulat — permite reglarea libera a unghiului de imbinare intre doua tuburi de schela cu diametru de 49 mm, de la 0 la 180 de grade, blocand ulterior unghiul dorit prin strangerea surubului si asigurand o legatura rigida si stabila in pozitia selectata.

Cu o sarcina admisibila de 600 kg si constructia din otel forjat zincat, cuplajul rotativ premium este solutia de referinta pentru toate situatiile de santier unde geometria structurii de schela impune imbinari la unghiuri diferite de 90 de grade — diagonale de contravantare, schele pe acoperisuri inclinate, structuri de schela adaptate unor geometrii arhitecturale neregulate sau conexiuni la unghi intre doua planuri de schela.

Cuplajul orientabil rotativ este cunoscut pe santierele din Romania si sub denumirile de cuplaj rotativ, cuplaj articulat, brida orientabila, racord reglabil schela sau colier orientabil.

Specificatii Tehnice

De ce sa alegi Cuplajul Orientabil Rotativ Forjat Zincat Premium 49x49mm?

Cuplajul orientabil rotativ forjat zincat premium este varianta de inalta performanta din gama cuplajelor rotative, cu greutatea de 1,41 kg — cea mai mare din gama orientabilelor pentru tub de 49 mm — reflectand constructia masiva din otel forjat zincat care ii confera o rigiditate superioara si o rezistenta mecanica mai mare in pozitia blocata fata de variantele standard din aceeasi categorie.

Flexibilitatea unghiului de rotatie — reglabil continuu intre 0 si 180 de grade — face din cuplajul rotativ piesa indispensabila pe orice santier unde geometria structurii de schela nu se rezuma la unghiuri drepte. Diagonalele de contravantare ale schelei, necesare pentru asigurarea stabilitatii laterale a structurii, sunt fixate exclusiv cu cuplaje orientabile rotative, la unghiurile impuse de geometria cadrelor de schela. Constructia din otel forjat zincat — galvanizat si rotativ fiind termenii cei mai frecventi pe santierele romanesti — asigura rezistenta la coroziune pentru utilizare indelungata in exterior.

Avantaje cheie: unghi de rotatie variabil 0-180 grade pentru adaptare la orice geometrie de schela sau structura temporara; constructie premium din otel forjat zincat pentru rigiditate superioara in pozitia blocata fata de variantele ambutisate; sarcina admisibila de 600 kg conform normei EN74; surub cu pas rapid pe Ø 49 mm pentru reglaj si blocare rapida a unghiului pe santier; zincare (galvanizare) pentru rezistenta superioara la coroziune in exterior; compatibil cu toate tuburile standard de schela Ø 49 mm; fabricat in Franta pentru calitate si trasabilitate garantate.

Aplicatii — La ce se utilizeaza?

Diagonale de contravantare ale schelelor tubulare

Aplicatia principala si cea mai frecventa. Orice structura de schela tubulara necesita diagonale de contravantare pentru asigurarea stabilitatii laterale — impotriva fortelor orizontale generate de vant, incarcari excentrice si miscari dinamice ale muncitorilor. Diagonalele se monteaza la unghiuri variabile determinate de geometria cadrelor de schela, unghiuri care nu pot fi acoperite de cuplajele ortogonale fixe. Cuplajul rotativ este singura solutie standardizata pentru aceste conexiuni diagonale.

Schele pe acoperisuri inclinate

La lucrarile pe acoperisuri inclinate — invelitori, jgheaburi, cosuri de fum, lucarne — schela de acces trebuie adaptata pantei acoperisului. Montantii verticali ai schelei formeaza cu suprafata acoperisului unghiuri diferite de 90 de grade, iar cuplajul orientabil rotativ permite conectarea traverselor orizontale ale platformei de lucru la montantii inclinati ai structurii de sustinere, la unghiul precis impus de panta acoperisului.

Schele pentru fatade cu geometrie neregulata

La cladirile cu fatade inclinate, fatade in unghi, turnuri cu geometrie poligonala sau alte structuri cu geometrie arhitecturala neregulata, schela de acces trebuie adaptata la unghiurile specifice ale fatadei. Cuplajul rotativ permite asamblarea structurii de schela adaptata la orice geometrie de fatada, fara a fi necesara fabricarea de piese speciale sau improvizatii periculoase.

Structuri de schela pentru tribune si gradene

La constructia tribunelor si gradenelor temporare pentru evenimente sportive si culturale, structura de sustinere a randurilor inclinate de scaune necesita imbinari la unghiuri variabile, determinate de inclinatia gradenei. Cuplajul articulat rotativ permite realizarea acestor imbinari cu o piesa standardizata, fara adaptoare sau piese speciale.

Schele pentru lucrari pe poduri si structuri inclinate

In lucrarile de reparatii si tratamente pe podurile cu tablier inclinat, pe rampele de acces sau pe structurile de beton cu suprafete inclinate, schela de acces trebuie adaptata la geometria inclinata a structurii. Cuplajul orientabil rotativ permite asamblarea platformelor de lucru paralele cu suprafata inclinata, asigurand accesul confortabil si sigur al echipelor de lucru.

Structuri auxiliare cu geometrie libera pe santier

Pe santierele de constructii, cuplajul rotativ este utilizat si pentru asamblarea structurilor auxiliare cu geometrie libera — suporti pentru cofraje cu geometrie complexa, structuri de sustinere a elementelor prefabricate in pozitii inclinate, dispozitive de ghidare pentru montajul elementelor structurale la unghi.

Furnizori internationali de referinta

Produse echivalente sunt fabricate si comercializate de Layher GmbH Germania — cuplaje orientabile rotative pentru sistemul Allround utilizate la diagonale si structuri inclinate; PERI GmbH Germania — cuplaje rotative pentru schele PERI UP si structuri cu geometrie variabila; Harsco Infrastructure Marea Britanie — cuplaje orientabile rotative forjate pentru sisteme Kwikstage; ULMA Construction Spania — cuplaje rotative zincare la cald EN74 pentru schele cu geometrie complexa; SGB Group Marea Britanie — cuplaje orientabile rotative pentru schele tubulare standard; Entrepose Echafaudages Franta — cuplaje rotative forjate zincate pentru aplicatii cu unghi variabil. Produsul este fabricat in Franta conform normei EN74 si este interoperabil cu toate sistemele de schela tubulara standard Ø 49 mm utilizate pe santierele din Romania si Europa.
