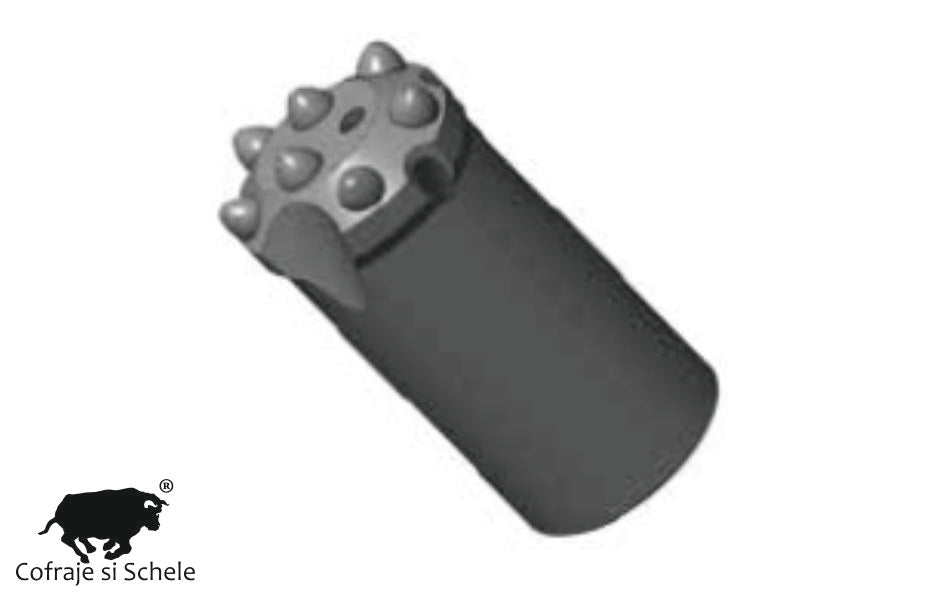

Capul de burghiu pierdut TITAN Carbide Button Ø 30 mm tip screw on este un cap de forare cu placute sferice de carbura de tungsten (WC-Co), cu conexiune prin insurubare pe filet (screw on), proiectat pentru utilizare cu rasini bicomponente cu intarire rapida in metoda one-step. Produsul cantareste 0,19 kg si este destinat barei filetate goale TITAN 26/15.

Fata de varianta cu con (taper, art. 0630650063, 0,31 kg), varianta screw on este mai usoara cu 39% si se monteaza prin insurubare directa pe filetul barei filetate goale TITAN, fara adaptoare sau piese intermediare. Aceasta simplifica manipularea si reduce greutatea totala a setului de forare in aplicatiile cu acces restrictionat sau cu instalare manuala.

Principiu cap burghiu pierdut — bara ramane in teren

Capul de burghiu pierdut nu se extrage dupa forare, ci ramane inglobat la capatul micropilotului in corpul de rasina sau mortar/beton. Denumit si burghiu sacrificial sau burghiu de sacrificiu, acesta face parte din sistemul autoperforant 3-in-1 al micropilotilor Ischebeck: tija de forare, tub de injectie si element portant intr-un singur component, fara extragere si fara coloanare prealabila a gaurii.

In timpul forarii rotopercutante cu bormasina cu percutie, rasina bicomponenta sau laptele de ciment injectat prin bara filetata goala este expulzat prin aperturele laterale ale capului de burghiu, stabilizand gaura. Dupa atingerea adancimii proiectate, rasina bicomponenta cu intarire rapida completeaza permanent spatiul dintre bara si roca, blocheaza ancora geotehnica si permite incarcarea imediata fara timp de asteptare.

Conexiune prin filet (screw on) — avantaje fata de varianta taper

Conexiunea prin insurubare directa pe filetul TITAN ofera urmatoarele avantaje in raport cu varianta cu con:

• Greutate redusa — 0,19 kg fata de 0,31 kg, avantaj semnificativ la instalari manuale cu bormasini cu percutie in tuneluri sau galerii de mina cu acces restrictionat
• Montaj simplu si rapid — insurubare directa pe filetul standard al barei filetate goale TITAN 26/15, fara scule speciale sau adaptoare
• Compatibilitate directa cu filetul TITAN — conexiunea utilizeaza acelasi filet rulat continuu al barei, asigurand concentricitatea si transferul optim al energiei de percutie

Varianta pentru rasini bicomponente — metoda one-step

Ambele variante (taper si screw on) sunt optimizate pentru aplicatii cu rasini bicomponente cu intarire rapida in metoda one-step. In aceasta metoda specifica ancorelor geotehnice in tunel si mina, gaura de forare este executata in prealabil, rasina bicomponenta este introdusa in gaura, bara filetata goala TITAN cu capul de burghiu pierdut este impinsa si rotita pentru activarea rasinii, iar intarirea rapida (in minute) blocheaza definitiv micropilotul fara injectie suplimentara de mortar de ciment.

Placutele sferice de carbura de tungsten — roca dura si cuartit

Placutele sferice de carbura de tungsten (WC-Co) distribuite pe capul burghiului sunt destinate forajului in roca foarte dura sau cuartit de inalta rezistenta — granite, bazalte, dolomite, cuartite — unde capurile de burghiu pierdut tip cross-cut sau clay bit nu asigura avansul necesar. Efectul de zdrobire al placutelor sferice de carbura de tungsten este eficient chiar si in formatiuni geologice cu rezistenta la compresiune ridicata, specifice masivelor stincoase din tuneluri si lucrari miniere.

Aplicatii micropiloti Ischebeck si ancore geotehnice

• Ancore pentru bolte de tunel (roof bolting) — fixarea acoperisului galeriei in roca dura prin ancore geotehnice cu rasini bicomponente, metoda one-step, cu bara filetata goala TITAN 26/15
• Ancore radiale in galerii de mina — micropiloti Ischebeck instalati radial pentru consolidarea peretilor galeriei si reducerea deformatiilor in masiv stincos
• Ancore geotehnice in roca stincoasa pe versanti si taluzuri cu micropiloti Ischebeck, in roca de rezistenta ridicata
• Stabilizare portal de tunel cu micropiloti Ischebeck instalati cu bormasini cu percutie in roca dura
• Ancore geotehnice temporare in roca pentru sprijiniturile sapaturilor adanci
• Micropiloti de fundare in roca bazaltica, granit, cuartit sau dolomit

DATE TEHNICE

Friedr. Ischebeck GmbH este un producator german de referinta internationala pentru sisteme geotehnice, sisteme de cofraje si sustineri de sapaturi, cu sisteme de management certificate ISO 9001:2015, ISO 14001:2015 si ISO 45001:2018. BlackBull Com Ro Business SRL este partener autorizat Ischebeck pentru Romania, asigurand consultanta tehnica, livrare si suport complet pentru proiectele geotehnice si de constructii speciale.
