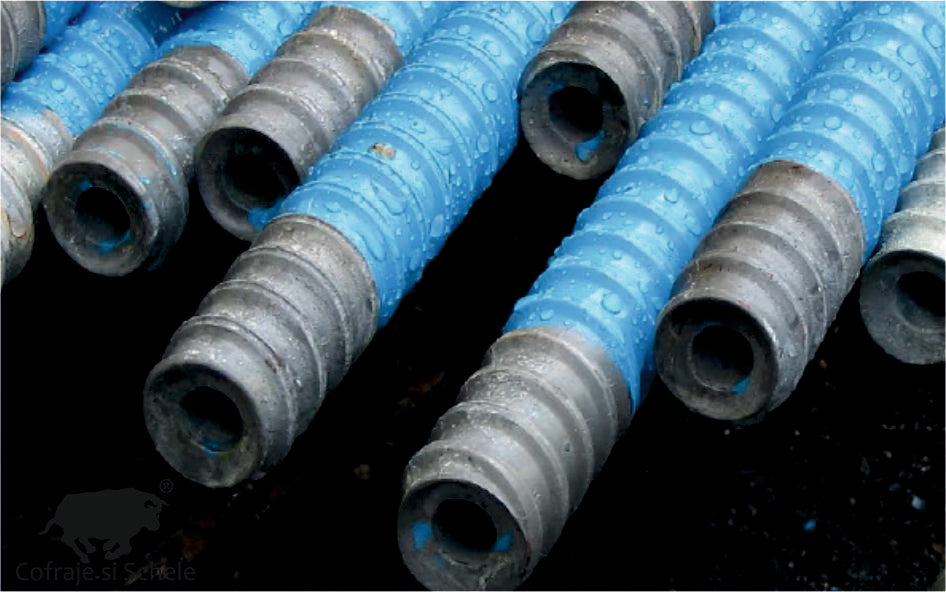

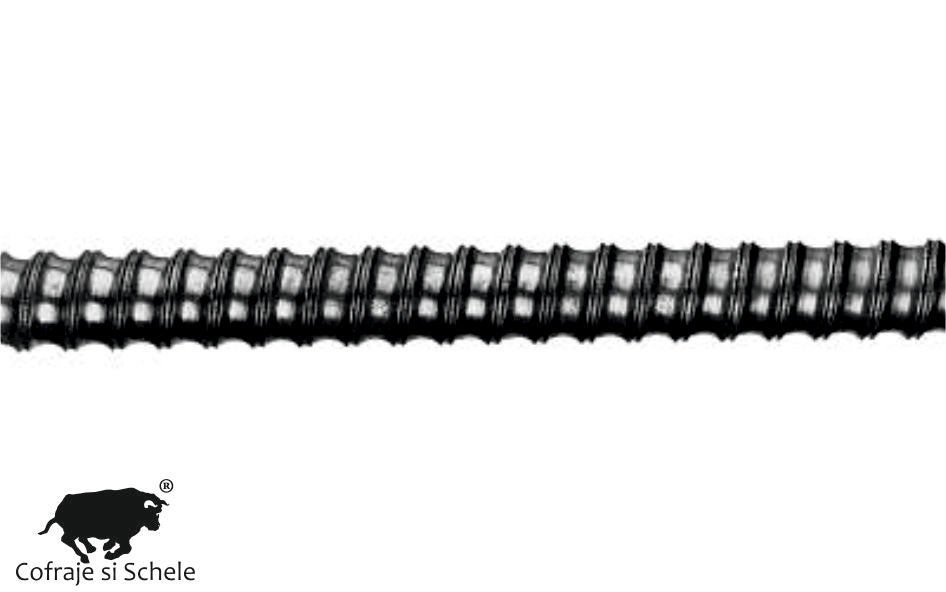

Bara filetata goala TITAN 26/15 este un element autoperforant cu filet rulat continuu stanga, fabricata din otel structural S355 conform EN 10210-1 (sectiuni goale finisate la cald din oteluri nealiate si cu granulatie fina). Cu diametrul exterior de 26 mm si diametrul interior de 15 mm, bara ofera o sectiune inelara efectiva de 354 mm², dimensionata pentru micropiloti si ancore geotehnice de capacitate redusa unde sarcinile de tractiune sau compresiune de pana la 125 kN sunt suficiente.

Produsul este livrat in lungime fixa de 2,40 m, ambalat in unitati de 50 bucati/palet. Filetul continuu pe toata lungimea barei permite montarea componentelor de sistem — piulite de cuplare, placi de reazem, piulite sferice — in orice pozitie, fara aliniere speciala. Racordarea segmentelor suplimentare se face prin insurubare directa cu piulita de cuplare compatibila, fara sudura sau operatiuni suplimentare la santier.

Principiu de functionare — 3 in 1

Ca intreaga gama de micropiloti Ischebeck, bara goala TITAN 26/15 functioneaza pe principiul autoperforant 3 in 1: tija de forare, tub de injectie si element portant intr-un singur component. Nu este necesara coloanarea prealabila a gaurii si nici extragerea tijei dupa forare — bara ramane permanent in teren, inglobata in corpul de mortar cimentat. In timpul forarii, mortarul injectat prin interiorul barei filetate goale stabilizeaza peretii gaurii si formeaza filtru-cake cu microstructura solului. Dupa atingerea adancimii proiectate, se injecteaza sub presiune mortar de ciment cu raport w/c = 0,4–0,5, care umple gaura complet de jos in sus, formeaza corpul de beton/mortar si asigura atat transferul sarcinilor catre teren, cat si protectia anticoroziva permanenta a barei.

Avantajul dimensiunii reduse — micropiloti si ancore geotehnice in spatii restrictionate

Cu diametrul de 26 mm si greutatea de aproximativ 2,78 kg/m (~6,67 kg/buc la 2,40 m), bara filetata goala TITAN 26/15 este una dintre cele mai usoare solutii de micropilot autoperforant Ischebeck disponibile. Aceasta face posibila instalarea cu utilaje extrem de compacte, inclusiv bormasini cu percutie (pneumatice sau hidraulice), miniexcavatoare cu cap de forare de gabarit redus si instalatii portabile specifice lucrarilor in spatii inguste. Lungimea de 2,40 m elimina necesitatea macaralelor sau echipamentelor grele de manipulare, reducand semnificativ costurile de mobilizare pentru lucrarile de ancorare geotehnica si micropilotare.

Aplicatii micropiloti si ancore geotehnice

Bara filetata goala TITAN 26/15 este recomandata in aplicatii de micropiloti Ischebeck si ancoraje geotehnice unde sarcina pe pilot este redusa, accesul este restrictionat sau greutatea echipamentelor trebuie minimizata:

• Ancore geotehnice usoare pentru stabilizarea taluzurilor si versantilor, inclusiv versanti sensibili cu acces dificil (cai ferate, drumuri montane, santiere urbane)
• Ancoraje geotehnice temporare pentru sprijiniturile sapaturilor de mica adancime — pereti din lemn cu pene, shotcrete, ancoraje provizorii
• Fixarea plaselor din sarma de inalta rezistenta sau hexagonale pe versanti stabilizati cu micropiloti, in combinatie cu piulite duble bombate cu gheara si piulite sferice
• Fixarea geosinteticelor pe taluzuri cu compensare unghiulara de pana la 36° prin adaptoare TITAN
• Stabilizare portal de tunel si lucrari de mina unde diametrul redus si greutatea mica sunt esentiale
• Pila de testare pentru verificarea conditiilor de teren inainte de alegerea tipului definitiv de micropilot Ischebeck
• Ranforsari de berme si taluzuri de drum sau cale ferata, cu instalare directa de pe bormasina cu percutie sau de pe excavatoare securizate cu trolii
• Aplicatii de ancorare Ischebeck in spatii cu inaltime libera redusa: subsoluri, pasaje, reabilitari in centre istorice

Protectie anticoroziva

In aplicatii permanente de micropiloti si ancoraje geotehnice, protectia anticoroziva este asigurata de acoperirea minima de mortar/beton cimentat in jurul barei filetate goale. Fisurile corpului de mortar raman sub 0,1 mm, impiedicand patrunderea agentilor corozivi. Pentru medii agresive sau in zona de tranzitie micropilot–fundatie (zona aer/apa/sol), bara poate fi furnizata in variante suplimentare:

• Neagra (bruta) — pentru ancore geotehnice temporare sau unde mortarul asigura protectia completa
• Zincata la cald (HDG) — zincare prin imersie in zinc topit, pentru protectie permanenta suplimentara
• Duplex — zincare la cald + acoperire epoxi, pentru medii corozive severe
