Ancora Injectabila Autoperforanta TITAN 30/11 – Ancora Goala Ductila cu Curgere Controlata (Surub Gol de Curgere / Yield Bolt)

Ce este ancora injectabila autoperforanta TITAN 30/11?

Ancora injectabila autoperforanta TITAN 30/11 — denumita si ancora goala TITAN 30/11, sau, in denumirea ei tehnica originala, Yield Bolt, tradusa ca surub gol de curgere ori ancora injectabila autoforanta goala — este o bara filetata goala speciala, conceputa sa se deformeze controlat, "cedand" treptat sub o sarcina foarte mare, in loc sa se rupa brusc.

Pentru cei care nu lucreaza zilnic cu ancore geotehnice: o ancora injectabila autoperforanta clasica este, simplu spus, o bara metalica goala pe interior care indeplineste simultan doua functii — tija de forare si tub prin care se injecteaza mortarul sau betonul care o fixeaza definitiv in teren/roca. Varianta de fata — ancora goala TITAN 30/11 cu curgere — adauga o "zona de siguranta" care se intinde inainte de a se rupe (alungire de 172 mm), oferind o marja de deformare controlata in cazul miscarilor de teren sau roca.

Acest comportament este esential in tuneluri si galerii de mina, unde rocile din jur se misca lent in timp (fenomen numit "convergenta"). O ancora rigida ar fi rupta brusc de aceasta miscare, punand in pericol stabilitatea tunelului. Ancora goala cu curgere TITAN 30/11, in schimb, "merge" cu roca — cedeaza controlat, dar continua sa sustina structura.

Date tehnice de baza

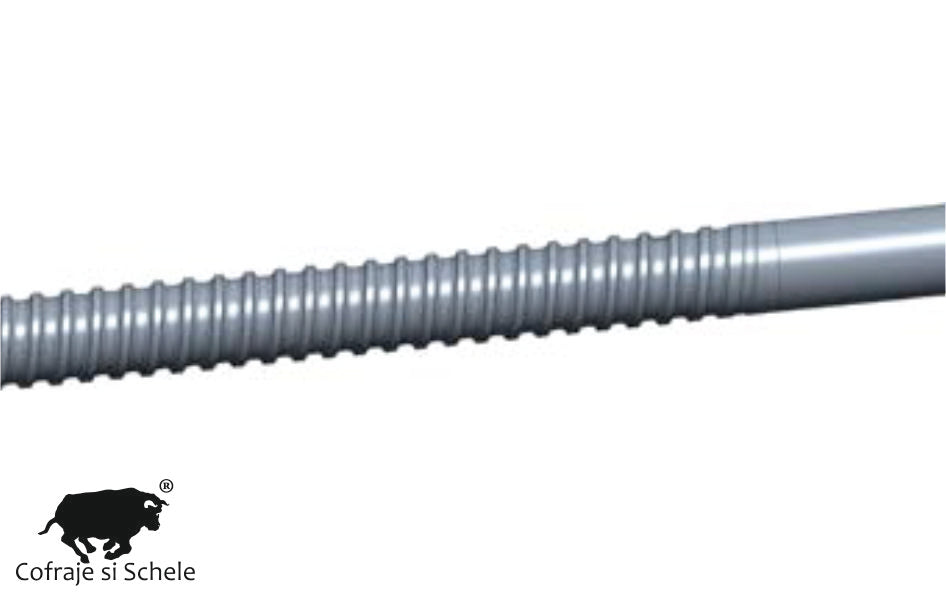

Ancora injectabila autoperforanta TITAN 30/11 are lungimea de 2865 mm (aproape 2,9 metri), greutatea de 8,09 kg/buc, este fabricata din otel S460 conform normei europene EN 10210-1 si are filet pe stanga (left-hand thread) doar la cele doua capete, pe o lungime de 500 mm fiecare. Zona centrala a ancorei goale este nefiletata — aceasta este "zona de curgere" care se alungeste sub sarcina. Se livreaza in unitati de 50 bucati/palet.

Capacitatea portanta — ce inseamna cifrele

• Rk = 209 kN (fractila 5%) — sarcina caracteristica pe care ancora o poate prelua in conditii normale, conform normelor de proiectare. "Fractila 5%" inseamna ca 95% din probele testate au rezistat la cel putin aceasta valoare — un mod statistic de a garanta siguranta.
• Fu minim = 245 kN — sarcina minima la care ancora se rupe (valoare de siguranta, garantata)
• Fu tipic = 280 kN — sarcina medie de rupere observata in testele reale (QS test results = teste de control al calitatii)
• Alungire la rupere = 172 mm — cat se "intinde" ancora inainte de a se rupe complet. Aceasta valoare mare este caracteristica de baza care diferentiaza ancora goala cu curgere de o ancora autoperforanta TITAN 30/11 standard.

Pentru comparatie, o ancora autoperforanta TITAN 30/11 standard (S460NH, filet continuu) are Rk = 255 kN si Fu = 326 kN, dar nu are capacitate de alungire controlata — cedeaza brusc. Ancora goala cu curgere are valori de rezistenta usor mai mici, dar ofera un avantaj critic: comportament ductil, previzibil, sigur.

Cum se foloseste — instalare pas cu pas

Ancora injectabila autoperforanta TITAN 30/11 se instaleaza prin metoda autoperforanta specifica intregului sistem Ischebeck TITAN — aceeasi metoda folosita la toti micropilotii si ancorele injectabile TITAN, adaptata pentru lucrari subterane:

1. Forarea — se monteaza un cap de burghiu pierdut (compatibil TITAN 30/11) pe filetul de la un capat al ancorei goale. Ancora este introdusa direct in roca prin forare cu o bormasina cu percutie sau un drifter hidraulic montat pe utilaj de mina. Forajul se executa fie radial (in peretii galeriei), fie in tavan (pentru "roof bolting" — sustinerea acoperisului galeriei).
2. Fixarea in roca — exista doua metode principale:

• Cu mortar de ciment — se injecteaza lapte de ciment prin ancora goala in timpul forarii (pentru stabilizarea gaurii), apoi mortar mai dens pentru fixarea finala. Acesta este procesul standard "in doi pasi" al sistemului TITAN.
• Cu rasina bicomponenta — pentru montaj rapid (metoda "one-step"), gaura este preumpluta cu rasina, iar ancora este introdusa si rotita pentru a activa si omogeniza rasina. Sunt disponibile variante cu mixer static integrat care omogenizeaza automat rasina pe masura ce ancora este rotita.

3. Montarea capului ancorei — la capatul opus (cel ramas afara din roca), pe portiunea filetata de 500 mm, se monteaza o placa de reazem (saiba) si o piulita sferica TITAN, strans la momentul de torsiune specificat in proiect. Aceasta placa se sprijina pe suprafata rocii, pe plasa de sarma sau pe stratul de shotcrete care sustine peretele galeriei.
4. Monitorizarea in timp — pe masura ce roca se misca, zona centrala nefiletata a ancorei goale se alungeste lent, absorbind miscarea. Pentru a urmari acest proces fara a chema un topograf de fiecare data, se poate monta un indicator vizual de incarcare (LSI – Load Stage Indicator), compatibil cu TITAN 30/11, care arata prin culori trei trepte de incarcare (70 – 160 – 180 kN) si deformatii de pana la 30 mm. Acest indicator are aprobare de la Inspectoratul Minier German (LOBA, nr. 18.24.6-28-4) — o garantie de incredere pentru lucrarile subterane.

Cand sa alegi ancora goala cu curgere fata de o ancora autoperforanta standard

Pentru un constructor sau proiectant la inceput de drum, regula simpla este:

• Daca terenul/roca este stabila si nu se asteapta miscari semnificative pe durata de viata a structurii → ancora autoperforanta TITAN 30/11 standard (filet continuu) este suficienta si mai economica
• Daca lucrezi in tunel, mina, sau zona cu risc de deformari mari ale masivului (roci plastice, sare, argile gonflante, zone de falie active) → ancora goala TITAN 30/11 cu curgere este solutia recomandata, deoarece previne ruperile brusce care pot pune in pericol echipa si structura

Tabel comparativ — ancora goala cu curgere vs ancora autoperforanta standard

Aplicatii

• Ancore de bolt in galerii de mina in roci cu deformari reologice mari — sare gemata, argile gonflante, roci plastice, zone de falie
• Roof bolting ductil in tuneluri cu convergenta mare in faza de executie
• Sustinerea galeriilor de mina la adancimi mari, cu presiuni tectonice ridicate
• Micropiloti Ischebeck si ancore injectabile in tuneluri cu sectiune variabila sau in roci cu comportament reologic pronuntat
• Ancore geotehnice in zone tectonice active — deformari lente ale masivului
• Rock Roof Bolts cu rasina si mixer static — fixare rapida one-step in roca, cu ancora goala cu curgere ca element ductil de sustinere

DATE TEHNICE

Friedr. Ischebeck GmbH este un producator german de referinta internationala pentru sisteme geotehnice, sisteme de cofraje si sustineri de sapaturi, cu sisteme de management certificate ISO 9001:2015, ISO 14001:2015 si ISO 45001:2018. BlackBull Com Ro Business SRL este partener autorizat Ischebeck pentru Romania, asigurand consultanta tehnica, livrare si suport complet pentru proiectele geotehnice si de constructii speciale.
